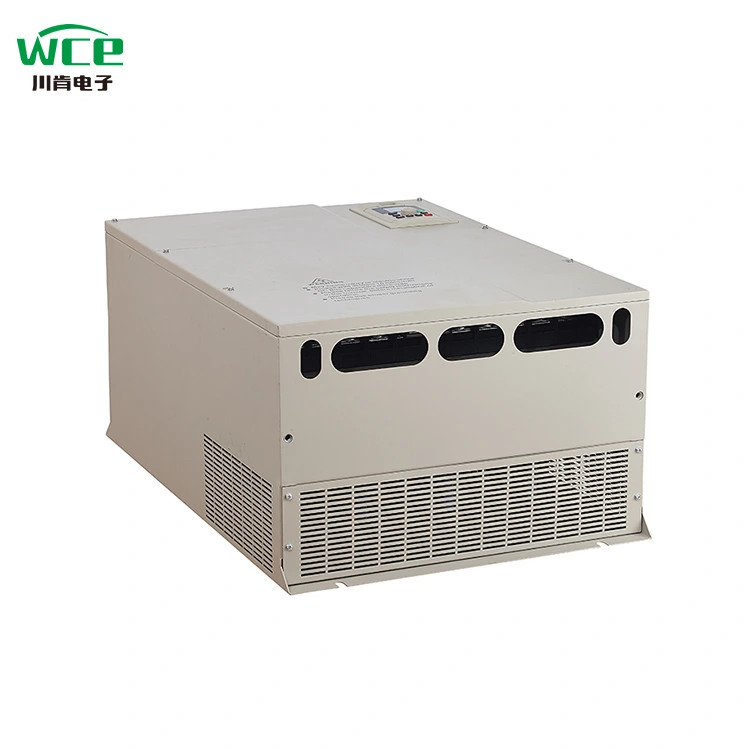

75 kVt inverter dəyişən tezlik sürücüsü (VFD)sənaye sistemlərində uyğun AC mühərrikləri üçün tənzimlənən sürət nəzarətini təmin edir. Bununla belə, düzgün sürücünün seçilməsi güc reytinqinə uyğun gəlməkdən daha çox şey tələb edir. Alıcılar mühərrikin nominal cərəyanını, təchizatı gərginliyini, həddindən artıq yüklənmə tələblərini, yük xüsusiyyətlərini, işləmə sürətini, ətraf mühit şəraitini və idarəetmə funksiyalarını nəzərə almalıdırlar. Bu təlimat 75 kVt VFD-nin necə işlədiyini, harada istifadə oluna biləcəyini, hansı spesifikasiyaların diqqətə layiq olduğunu və ümumi seçim və quraşdırma problemlərindən necə qaçınacağını izah edir. O, həmçinin Zhejiang Chuanken Electric Co., Ltd ilə işləyən mühəndislər, avadanlıq istehsalçıları, sistem inteqratorları və sənaye distribyutorları üçün praktiki alış siyahısı təklif edir.
Sənaye mühərrikləri nasosları, fanatları, kompressorları, konveyerləri, qarışdırıcıları və bir çox digər maşın növlərini gücləndirir. İstehsal tələbi ilə tələb olunan sürətin dəyişdiyi tətbiqlərdə mühərrikin davamlı olaraq tam sürətlə işləməsi lazımsız enerji sərfiyyatı, mexaniki gərginlik və ya proses qeyri-sabitliyi yarada bilər.
A 75kW çevirici dəyişən tezlikli sürücü VFDseçilmiş idarəetmə üsuluna uyğun olaraq çıxış tezliyini və gərginliyini tənzimləməklə uyğun dəyişən cərəyan mühərrikinin sürətini və işini tənzimləmək üçün nəzərdə tutulmuş elektron mühərrik tənzimləyicisidir. 75 kVt təyinat nominal güc sinfini təmsil edir, lakin istifadə edilə bilən motor reytinqi sürücünün xüsusi cərəyan reytinqindən, gərginlik sinfindən, iş rejimindən və quraşdırma şərtlərindən asılıdır.
Avadanlıq istehsalçıları və sənaye alıcıları üçün düzgün seçilmiş VFD daha hamar sürətlənmə, idarə olunan yavaşlama, təkmilləşdirilmiş proses tənzimlənməsi və daha çevik motor əməliyyatını dəstəkləyə bilər. O, həmçinin modeldən asılı olaraq motor qoruma funksiyalarını və monitorinq imkanlarını təmin edə bilər.
Buna baxmayaraq, hər 75 kVt-lıq sürücü hər 75 kV-luq mühərrik üçün uyğun deyil. Eyni nominal gücə malik iki sürücü həddindən artıq yükləmə qabiliyyəti, giriş konfiqurasiyası, idarəetmə performansı, ətraf mühitin mühafizəsi və rabitə interfeyslərində fərqlənə bilər.
Tipik bir AC dəyişən tezlik sürücüsü daxil olan AC gücünü bir rektifikator və DC bağlantısı vasitəsilə DC-yə çevirir, sonra tənzimlənən tezlikli AC çıxışı istehsal etmək üçün elektron keçid cihazlarından istifadə edir. İdarəetmə sistemi seçilmiş iş rejiminə və mühərrik tələblərinə uyğun olaraq çıxışı tənzimləyir.
AC asinxron mühərriki üçün sinxron sürət təchizatı tezliyi və motor dirəklərinin sayı ilə əlaqədardır. Tezliyin azaldılması ümumiyyətlə mühərrik sürətini azaldır, artırmaq isə motor və sürücünün icazə verilən iş diapazonu daxilində sürəti artırır. Faktiki induksiya mühərrikinin sürəti də yükdən və sürüşmədən asılıdır.
Bir çox sürücülər birbaşa sürət tənzimləməsi üçün hər herts volt (V/f) nəzarətindən istifadə edirlər. Sensorsuz vektor nəzarəti daha tələbkar sürət və ya yük performansı tələb edən tətbiqlərdə təkmilləşdirilmiş fırlanma anı nəzarətini təmin edə bilər. Mövcud funksiyalar xüsusi VFD modelindən və motor konfiqurasiyasından asılıdır.
Tənzimlənən sürətlənmə və yavaşlama rampaları mühərrikin nə qədər tez işə düşməsini və dayanmasını idarə etməyə kömək edir. Müvafiq rampa parametrləri qəfil mexaniki yüklənməni azalda və daha sabit istehsalı dəstəkləyə bilər. Yüksək ətalətli yüklər və ya sürətli dayanma tələbləri əlavə əyləc avadanlığı tələb edə bilər.
Modeldən asılı olaraq VFD cərəyanı, gərginliyi, temperaturu, işləmə tezliyini və nasazlıq şərtlərini izləyə bilər. Elektron mühərrikin həddindən artıq yüklənməsindən qorunma və nasazlıqların diaqnostikası texniki xidmət qruplarına kömək edə bilər, lakin sürücü düzgün konfiqurasiya edilməli və istənilən xarici qoruma ilə istifadə edilməlidir.
75 kVt gücündə bir VFD, elektrik göstəriciləri və idarəetmə imkanları avadanlıqla uyğunlaşdıqda, orta və böyük sənaye mühərrikləri üçün uyğun ola bilər. Tipik tətbiqlərə aşağıdakılar daxildir.
Dəyişən sürətə nəzarət nasos sistemlərində axını və ya təzyiqi tənzimləməyə kömək edə bilər. Müvafiq nəzarət strategiyası ilə o, tənzimləmə itkilərini azalda, təzyiq sabitliyini dəstəkləyə və dəyişən tələbi idarə etməyə kömək edə bilər. Pompanın xüsusiyyətlərinə və minimum axın tələblərinə hələ də riayət edilməlidir.
Fan sürəti ventilyasiya, soyutma və ya proses hava axını tələblərinə cavab vermək üçün tənzimlənə bilər. Bir çox mərkəzdənqaçma ventilyator sistemləri üçün sürətin azaldılması, işləmə nöqtəsi və proses tələblərinin buna imkan verməsi şərti ilə güc tələbini əhəmiyyətli dərəcədə azalda bilər.
Konveyerlər tez-tez dəyişən yüklər altında idarə olunan sürətlənmə və sabit sürət tələb edir. Sürücü başlanğıc torkuna, yükün ətalətinə, dayanma tələblərinə və tez-tez başlama və ya həddindən artıq yüklənmə ehtimalına görə seçilməlidir.
Mikserlər, istehsal avadanlıqları və digər sənaye maşınları müxtəlif materialları və ya emal mərhələlərini yerləşdirmək üçün tənzimlənən sürət tələb edə bilər. Müvafiq VFD əməliyyat çevikliyini təkmilləşdirə bilər, baxmayaraq ki, fırlanma momenti profili və proses tələbləri nəzarət strategiyasına rəhbərlik etməlidir.
| Ərizə | Tipik Nəzarət Məqsədi | Mühüm Seçim Faktoru |
|---|---|---|
| Mərkəzdənqaçma nasosu | Axın və ya təzyiq tənzimlənməsi | Dəyişən fırlanma anı vəzifəsi, PID nəzarəti, minimum axın |
| Sənaye fanatı | Hava axını və ventilyasiyaya nəzarət | Əməliyyat diapazonu, soyutma, enerjinin optimallaşdırılması |
| Konveyer | Nəzarət olunan başlanğıc və sabit nəqliyyat | Başlama anı və həddindən artıq yükləmə qabiliyyəti |
| Mikser | Tənzimlənən proses sürəti | Tork tələbi və dəyişən yük şəraiti |
| Kompressor | İcazə verilən yerdə tutumun tənzimlənməsi | Kompressorun uyğunluğu və işə salınma tələbləri |
Bunlar zəmanətli uyğunluq iddialarından daha çox ümumi tətbiq nümunələridir. Avadanlıq istehsalçısının tələbləri və faktiki iş şəraiti son seçimi müəyyən etməlidir.
Düzgün spesifikasiya bahalı uyğunsuzluqların, gözlənilməz səfərlərin və qarşısı alına bilən istismar gecikmələrinin qarşısını alır. Kotirovka tələb etməzdən əvvəl aşağıdakı texniki amilləri nəzərdən keçirin.
Mühərrikin ad lövhəsi ilə başlayın və onun nominal gücünü və tam yük cərəyanını müəyyənləşdirin. VFD-nin davamlı çıxış cərəyanı nəzərdə tutulan iş şəraitində mühərrikin tələb etdiyi cərəyana cavab verməlidir və ya onu keçməlidir. Mühərrik yüksək tork altında və ya tez-tez həddindən artıq yüklənmə altında işləyərkən cari qabiliyyət xüsusilə vacibdir.
Mövcud təchizatı gərginliyini, tezliyini və faza konfiqurasiyasını təsdiqləyin. Sürücünün giriş reytinqi enerji təchizatına uyğun olmalıdır, onun çıxışı isə motora uyğun olmalıdır. Təkcə 75 kVt gücü müəyyən bir modelin 380V, 400V, 415V və ya başqa bir təchizat sistemi üçün uyğun olub olmadığını müəyyən etmir.
Aşırı yükləmə tələbləri tətbiq və modelə görə dəyişir. Mərkəzdənqaçma nasosları və ventilyatorlar tez-tez dəyişən fırlanma anı rejimindən istifadə edir, yüklənmiş konveyerlər və bəzi kompressorlar daha çox yükləmə qabiliyyəti tələb edə bilər. İstehsalçı tərəfindən müəyyən edilmiş həddən artıq yükləmə faizini, müddəti, vəzifə dərəcəsini və hər hansı əlaqəli azalma şərtlərini yoxlayın.
V/f nəzarətinin kifayət olub-olmadığını və ya sensorsuz vektor nəzarətinin lazım olub olmadığını müəyyənləşdirin. Başlama momentini, aşağı sürət performansını, sürət tənzimləməsini və kodlayıcıdan və ya proses sensorundan rəyin tələb olunub-olunmadığını nəzərdən keçirin.
Ətraf mühitin temperaturu, toz, rütubət, hündürlük, havalandırma və korpusun qorunması sürücünün işinə təsir edə bilər. Əgər VFD isti elektrik şkafına və ya tozlu sənaye sahəsinə quraşdırılacaqsa, soyutma tələblərini, icazə verilən ətraf mühit şəraitini və hər hansı lazımi azalmanı yoxlayın.
Tətbiqin rəqəmsal və analoq girişlər, rele çıxışları, PID nəzarəti, nasazlıq qeydi və ya PLC və ya nəzarət sistemi ilə əlaqə tələb edib-etmədiyini yoxlayın. Protokol dəstəyi və mövcud terminallar məhsul seriyasına görə dəyişir.
Fərqli maşınlar mühərrikə fərqli tələblər qoyur. Yük profilinin başa düşülməsi tələb olunan cari reytinqi, idarəetmə rejimini və əyləc konfiqurasiyasını müəyyən etməyə kömək edir.
Mərkəzdənqaçma nasosları, ventilyatorlar və bir çox üfleyicilər ümumi dəyişən fırlanma anı tətbiqləridir. Onların fırlanma anı tələbi ümumiyyətlə sürət azaldıqca azalır. Buna görə də düzgün konfiqurasiya edilmiş sürücü sistem aşağı sürətlə əhəmiyyətli vaxt sərf etdikdə enerji istehlakını azaltmağa kömək edə bilər.
Konveyerlər, müəyyən müsbət yerdəyişmə nasosları və bəzi qarışdırıcılar aşağı sürətlə belə əhəmiyyətli fırlanma momenti tələb edə bilər. Bu proqramlar tez-tez uyğun ağır yük dərəcəsinə və adekvat yüklənmə qabiliyyətinə malik sürücüyə ehtiyac duyur. Motorun aşağı sürətlə soyuması da qiymətləndirilməlidir.
Böyük fırlanan avadanlıq yavaşlayan zaman bərpaedici enerji yarada bilər. Mühərriki idarə etmək əvəzinə onu idarə edən yüklər də xüsusi idarəetmə tələb edə bilər. Tətbiqdən asılı olaraq əyləc rezistoru, əyləc bloku və ya regenerativ həll tələb oluna bilər.
Vəzifə qeyri-müəyyən olduqda, təchizatçıya yük növünü, başlama tezliyini, tələb olunan sürətlənmə vaxtını, dayanma vaxtını, sürət diapazonunu və gözlənilən həddindən artıq yükləmə şərtlərini təqdim edin. Bu məlumat sadəcə 75 kVt model tələb etməkdən daha faydalıdır.
Enerjiyə qənaət VFD quraşdırmaq üçün ümumi səbəbdir, lakin nəticələr maşın, idarəetmə strategiyası, iş qrafiki və sistem dizaynından asılıdır. Sürücü hər tətbiqdə enerji istehlakını avtomatik azaltmır.
Bir çox mərkəzdənqaçma nasos və fan sistemlərində sürət azaldıqca tələb olunan güc əhəmiyyətli dərəcədə azala bilər. Bu, tələbat gün ərzində dəyişdikdə qənaət yarada bilər. Bununla belə, faktiki nəticə sistem əyrisindən, statik təzyiqdən, proses məhdudiyyətlərindən və motorun iş səmərəliliyindən asılıdır.
Mühərrikin səmərəliliyini, sürücü itkilərini, ötürmə itkilərini, proses tələblərini və mövcud idarəetmə metodunu birlikdə qiymətləndirin. Səhv seçilmiş sürət diapazonu və ya uyğun olmayan idarəetmə strategiyası gözlənilən faydanı məhdudlaşdıra bilər.
İş saatlarını, ölçülmüş güc tələbini, yük dəyişikliklərini, elektrik enerjisi tariflərini və texniki xidmət xərclərini qeyd edin. Universal qənaət faizinə güvənmək əvəzinə real fərziyyələrdən istifadə edərək cari sistemi təklif olunan VFD ilə idarə olunan sistemlə müqayisə edin.
| Xərc faktoru | Toplanacaq məlumat | Niyə vacibdir |
|---|---|---|
| Enerji istehlakı | Ölçülən kVt və illik iş saatları | Potensial elektrik qənaətini təxmin edir |
| Quraşdırma | Şkaf, naqillər, filtrlər və işə salma | Layihənin ilkin dəyərini müəyyənləşdirir |
| Baxım | Təftiş, soyutma və xidmət tələbləri | Həyat dövrü xərclərinin planlaşdırılmasını dəstəkləyir |
| Proses performansı | Axın, təzyiq, sürət və istehsal məlumatları | Nəzarət həllinin əməliyyat ehtiyaclarına cavab verib-vermədiyini yoxlayır |
Təhlükəsiz işləmə və etibarlı performans üçün düzgün quraşdırma vacibdir. İxtisaslı elektrik işçiləri sürücü istehsalçısının təlimatlarına, tətbiq olunan elektrik kodlarına və maşının təhlükəsizlik tələblərinə əməl etməlidir.
Daxil olan gərginliyi, faza, tezlik, torpaqlama və yuxarı axın mühafizə cihazlarını yoxlayın. Seçilmiş sürücünün təchizat sisteminə və quraşdırma şərtlərinə uyğun olduğunu təsdiqləyin.
Tələb olunan boşluqları, ventilyasiyanı və istilik yayılmasını təmin edin. Müvafiq olduqda, elektrik naqillərini həssas idarəetmə naqillərindən ayırın və kabel marşrutu və elektromaqnit uyğunluğu üçün istehsalçının təlimatlarına əməl edin.
Motorun nominal gərginliyini, cərəyanını, tezliyini, sürətini və digər tələb olunan etiket məlumatlarını konfiqurasiya edin. İstehsalçının göstərişlərinə uyğun olaraq müvafiq motor qoruma parametrlərini və idarəetmə rejimini tətbiq edin.
Fırlanma, sürətlənmə, yavaşlama, işləmə sürəti, yük reaksiyası və nasazlıqların idarə edilməsi istiqamətini yoxlayın. Maşını normal istehsala buraxmazdan əvvəl tam idarəetmə ardıcıllığını yoxlayın.
Parametr parametrlərini, naqil məlumatlarını, istismara vermə qeydlərini və müvafiq həyəcan tarixçəsini yadda saxlayın. Sənədlər texniki işçilərə nəzərdə tutulan konfiqurasiyanı bərpa etməyə və gələcək problemləri həll etməyə kömək edir.
Sürücüdə və ya ona qoşulmuş avadanlıqda işləməzdən əvvəl təhlükəsizlik üçün enerji təchizatını təcrid edin və istehsalçının boşaltma və yoxlama prosedurlarına əməl edin. DC avtobusu elektrik kəsildikdən sonra təhlükəli gərginliyi saxlaya bilər.
Bir çox sürücü nasazlıqları səhv ölçü, zəif soyutma, uyğun olmayan parametr parametrləri, naqil problemləri və ya tələb olunan yük şərtləri ilə izlənilə bilər. Strukturlaşdırılmış problemlərin aradan qaldırılması prosesi dayanma müddətini azalda və lazımsız komponentlərin dəyişdirilməsinin qarşısını ala bilər.
Mümkün səbəblərə həddindən artıq başlanğıc fırlanma anı tələbi, qısa sürətlənmə vaxtı, mexaniki bağlama, yanlış motor məlumatları və ya uyğun olmayan idarəetmə parametrləri daxildir. Parametrləri tənzimləməzdən əvvəl nasazlıq tarixini və yükləmə şərtlərini nəzərdən keçirin.
Havalandırmanı, kabinetin temperaturunu, soyutma fanatlarını, soyuducunun təmizliyini və yüklənməsini yoxlayın. Quraşdırmanın icazə verilən mühit temperaturu və ya hündürlük həddini keçib-keçmədiyini və azalma tələb olunub-olunmadığını yoxlayın.
Sürətli yavaşlama və ya yüksək ətalətli yük enerjini sürücünün DC avtobusuna qaytara bilər. Tətbiqdən və məhsulun dizaynından asılı olaraq, daha uzun yavaşlama vaxtı və ya müvafiq əyləc həlli tələb oluna bilər.
Motor parametrlərinin düzgünlüyünü, idarəetmə rejimini, sürət istinad siqnallarını, naqilləri və yük dəyişikliyini yoxlayın. Qapalı dövrə sistemləri üçün müvafiq rəy cihazını və nəzarət parametrlərini yoxlayın.
Siqnal kodunu, təchizatı şərtlərini, nəzarət naqillərini, şəbəkə konfiqurasiyasını və torpaqlama tənzimləmələrini nəzərdən keçirin. Sürücünü sıfırlamazdan əvvəl nasazlığı qeyd edin və səbəb aydın olmayanda məhsul təlimatına və ya ixtisaslı texniki dəstəyə müraciət edin.
Profilaktik baxım istehsalçının xidmət cədvəlinə əməl etməli və ventilyasiya yollarının, elektrik birləşmələrinin, ətraf mühitin vəziyyətinin və nasazlıqların qeydlərinin müvafiq yoxlamalarını əhatə etməlidir.
Sənaye alıcıları kotirovka tələb etməzdən əvvəl tam texniki brifinq hazırlamaqla spesifikasiya boşluqlarını və satınalma gecikmələrini azalda bilər.
Zhejiang Chuanken Electric Co., Ltd.sənaye mühərrik idarəetmə məhsullarını qiymətləndirən alıcılar üçün şirkət istinadı kimi xidmət edir. 75 kVt gücündə inverter dəyişən tezlik sürücüsünü müzakirə edərkən alıcılar nəzərdə tutulan tətbiqi və elektrik tələblərini təmin etməlidirlər ki, müvafiq məhsul seriyası və konfiqurasiya təsdiq olunsun.
OEM layihələri, avadanlığın təkmilləşdirilməsi və distribyutor satınalmaları üçün təchizatçıların texniki uyğunluğu, sənədləri, xidmət dəstəyi və ümumi əməliyyat dəyəri üzrə müqayisəsi yalnız nominal güc reytinqlərini müqayisə etməkdənsə, satınalma qərarları üçün daha güclü əsas verir.
75 kVt gücündə VFD, çıxış tezliyini və gərginliyini tənzimləməklə uyğun AC mühərrikinin sürətinə və işinə nəzarət edir. Modeldən asılı olaraq, o, həmçinin motorun qorunmasını, tənzimlənən sürətlənmə və ləngiməni, monitorinqi və sənaye nəzarəti inteqrasiyasını təmin edə bilər.
Bu uyğun ola bilər, lakin tək güc reytinqi qeyri-kafidir. Uyğunluğu təsdiq etməzdən əvvəl mühərrikin nominal cərəyanını və gərginliyini, sürücünün davamlı çıxış cərəyanını, həddindən artıq yüklənmə qabiliyyətini, vəzifə dərəcəsini və iş şəraitini yoxlayın.
Potensial tətbiqlərə sənaye nasosları, fanatlar, üfleyicilər, konveyerlər, qarışdırıcılar və uyğun kompressorlar daxildir. Uyğunluq motor xüsusiyyətlərindən, yük xüsusiyyətlərindən, tələb olunan fırlanma momentindən və seçilmiş sürücünün imkanlarından asılıdır.
Xüsusilə nasos və ya fan tələbinin zamanla dəyişdiyi yerlərdə, uyğun dəyişən sürətli tətbiqlərdə enerji istehlakını azalda bilər. Faktiki qənaət yük profilindən, sistemin dizaynından, iş saatlarından, sürücü itkilərindən və nəzarət strategiyasından asılıdır.
Tələb olunan gərginlik xüsusi məhsul modelindən və regional enerji sistemindən asılıdır. Bütün 75 kVt-lıq sürücülərin eyni elektrik konfiqurasiyasını paylaşdığını fərz etmək əvəzinə, təchizat gərginliyini, fazasını və tezliyini istehsalçının məlumat cədvəlinə uyğun olaraq təsdiqləyin.
Hər proqram bir tələb etmir. Əyləc rezistoru və ya başqa bir əyləc həlli yükün yüksək inersiyaya malik olduğu, sürətli yavaşlama tələb etdiyi və ya sürücüyə əhəmiyyətli enerji qaytardığı zaman lazım ola bilər. İstehsalçı ilə uyğunluğu və ölçüsünü təsdiqləyin.
Təchizatçının texniki sənədlərini, məhsulun uyğunluğunu, keyfiyyət proseslərini, dəstək qabiliyyətini, zəmanət şərtlərini, çatdırılma tənzimləmələrini və tətbiq tələblərini aydınlaşdırmaq qabiliyyətini qiymətləndirin. Sifariş verməzdən əvvəl dəqiq model xüsusiyyətlərini tələb edin.
Mühərrikin ad lövhəsi məlumatlarını, təchizatı gərginliyini, tətbiq növünü, həddindən artıq yükləmə tələblərini, idarəetmə funksiyalarını, quraşdırma mühitini, miqdarı və çatdırılma yerini hazırlayın. Bu təfərrüatlar təchizatçıya müvafiq sürücü konfiqurasiyasını qiymətləndirməyə kömək edir.
