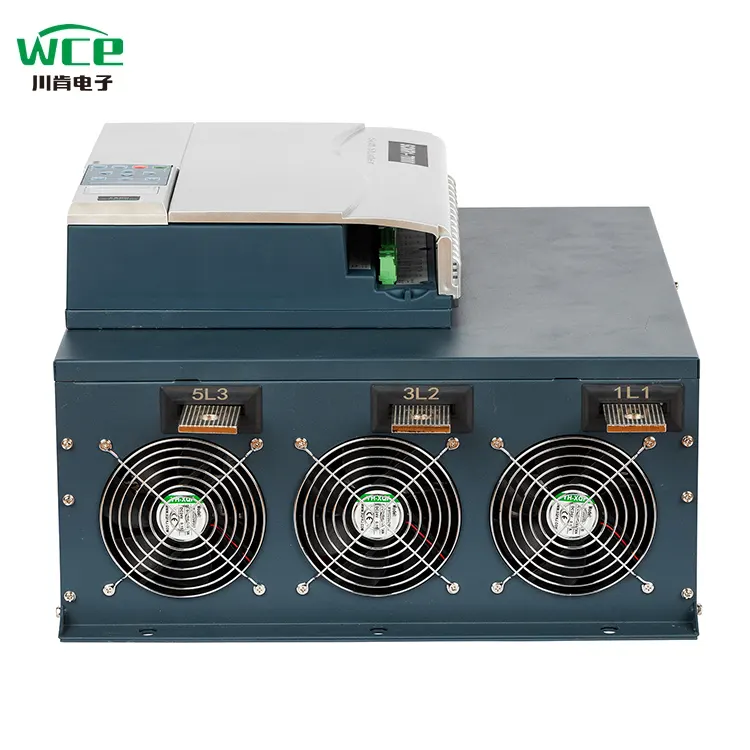

Bypass yumşaq başlanğıc 355 kVt-də tikilmiş üç mərhələ

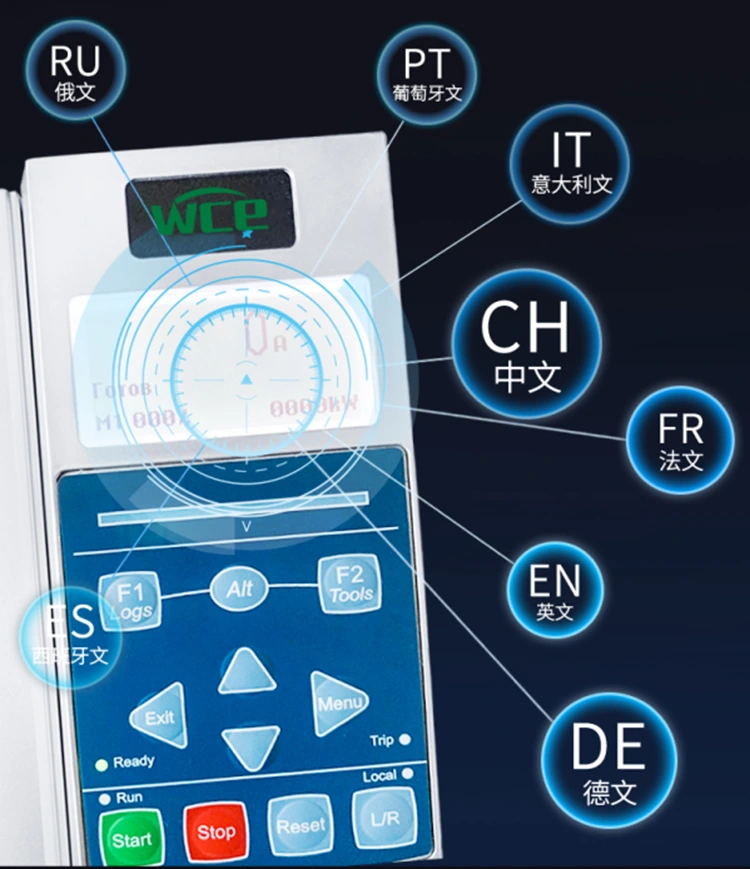

Ağıllı qarşılıqlı əlaqə və rahat əməliyyat: 7000 seriya yumşaq başlanğıc, sadə və intuitiv interfeys dizaynı və hamar və rahat bir iş təcrübəsi olan LCD maye kristal displeyləri ilə təchiz edilmişdir. Sistem 8 dilli ekran funksiyası ilə təchiz olunmuşdur və müxtəlif bölgələrdə istifadəçilərin ehtiyaclarını tam cavablandıran xüsusi milli dilləri özelleştirme dəstəkləyir.

Çox ünsiyyət və uzaqdan ağıllı nəzarət:Bu Standard Modbus 485 rabitə funksiyası ilə təchiz olunmuşdur və həmçinin Siemens Profibus Protokolu və mobil telefon tətbiqi kimi xüsusi rabitə metodlarını dəstəkləyir, istifadəçilərə səmərəli uzaqdan ayırma və dəqiq nəzarət və məkan məhdudiyyətlərini pozmağa kömək edir.

Görkəmli performans və uzunmüddətli davamlılıq: Adi AC əlaqə qurğuları ilə müqayisədə yeni bir xüsusi DC Contactor ilə təchiz olunmuşdur, 3 dəfə daha da yaxşılaşır, istilik 2,6 dəfə azalır, təhlükəsizlik 25% artır, enerji qənaət effektivliyi 20% -ə çatır və avadanlıqların sabit işləməsi üçün etibarlı zəmanət təmin edir.

Səmərəli istilik dağılması və sabit əməliyyat:24V yüksək sürətli DC fanatı və yenilikçi 360 ° Hərtərəfli istilik dağılması dizaynı ilə təchiz olunmuşdur, avadanlıqların yaxşı bir istilik yayılması vəziyyətini təmin etməsini təmin edərək, güclü külək qüvvəsi təmin edir.

Dərin əməkdaşlıq və keyfiyyətin təkmilləşdirilməsi: Hubei Taiji ilə dərin bir əməkdaşlığa, daxili siyahıda olan bir şirkət və bazardakı ümumi modullardan fərqli olan xüsusi modullar və tiristorlar qəbul etdik. Bu, yük qabiliyyətini əhəmiyyətli dərəcədə artırır və avadanlıqların səmərəli işləməsi üçün möhkəm bir təməl yaradır.

Rasional dizayn, xərclərə qənaət:Xarici bypass kontaktörləri quraşdırmağa, quraşdırma sahəsini effektiv şəkildə qurmağa, kabel xərclərini azaltmağa, quraşdırma prosesini asanlaşdıran və quraşdırma daha rahat və daha sürətli olmağa imkan verir.

İnnovativ nəzarət, asan başlanğıc: Adi yumşaq başlanğıclarla müqayisədə, yeni bir kvadrat torka başlanğıc nəzarət metodu əlavə edildi, daha çox başlanğıc torku təmin edərək, asan və hamar bir başlanğıc əldə edərək və daha mürəkkəb iş şəraitinə uyğunlaşdırılması.

Real vaxt rejimində izləmə, təhlükəsizlik təminatı:Bir PT100 giriş terminalı ilə təchiz olunmuş, mühərrikin temperaturunu real vaxtda izləyə, motorun əməliyyat vəziyyətini dərhal başa düşə bilər, anormal temperaturun səbəb olduğu nöqsanların qarşısını alır və motorun təhlükəsiz işləməsini təmin edir.

İnsaniziz dizayn, narahat olmayan quraşdırma: Quraşdırma və işləməyi sadə və rahat edən plug-və çəkmə nəzarət terminal bloklarını qəbul edir. Məftilləri tamamlamaq üçün terminal bloklarını sındırın və sonra quraşdırma səmərəliliyini artıran onları bərpa edin.

Simulyasiya testi, etibarlı yoxlama: Əməliyyat simulyasiya funksiyası ilə təchiz edilmişdir. Yumşaq başlanğıcın əsas dövrə elektrik təchizatı gərginliyinə bağlı olmadıqda, yumşaq başlanğıcın öz komponentlərinin işləməsinin normal olub olmadığını tez bir zamanda təsdiqləyən motorun başlanğıc, işləməyi və dayanma prosesini təqlid edə bilər.

Təcili dəstək və davamlı əməliyyat: Təcili bir başlanğıc funksiyası əlavə edildi. Thyristorun bir mərhələsinin qəfil bir parçalanması halında, yumşaq başlanğıc hələ də normal bir işləməyi davam etdirə bilər, əsas avadanlıqların davamlı işləməsini və bağlanması riskini azaltmağı təmin edə bilər.

Məhsul parametri (spesifikasiyası)

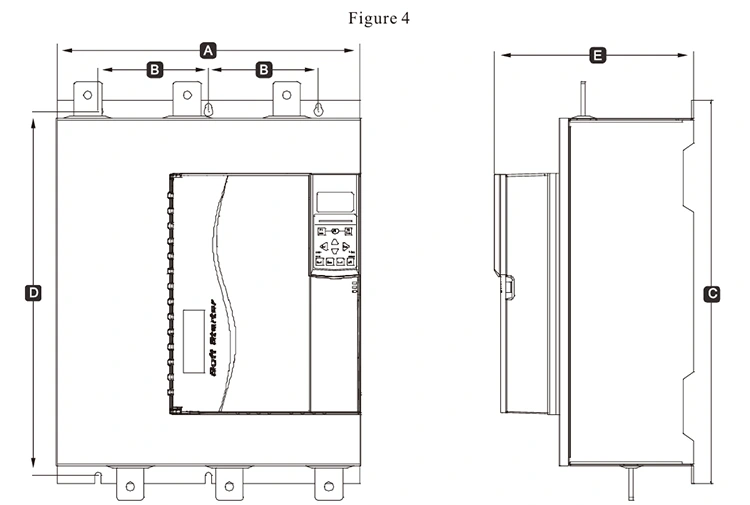

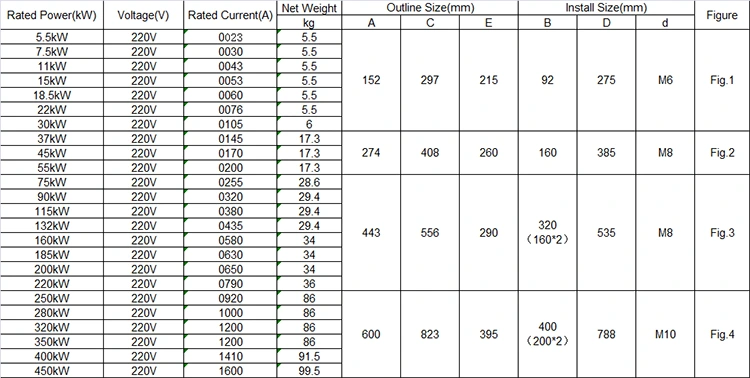

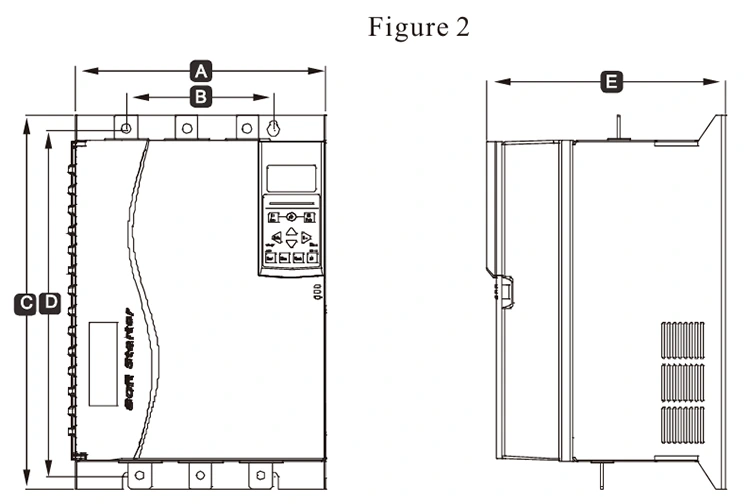

Ölçüsü, çəkisi və cərəyanı 220v

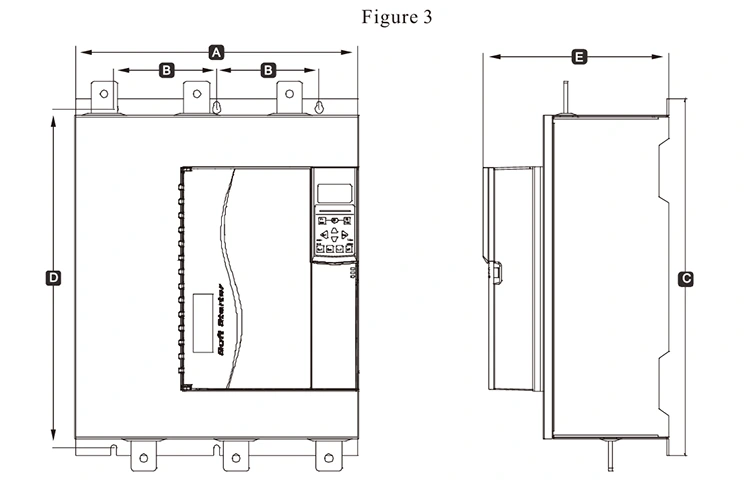

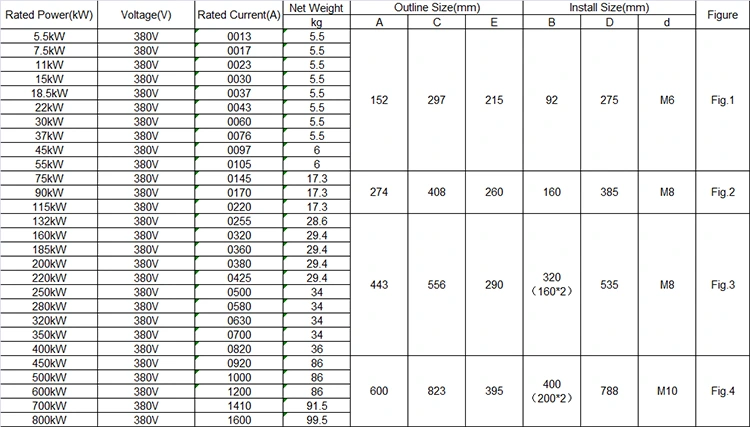

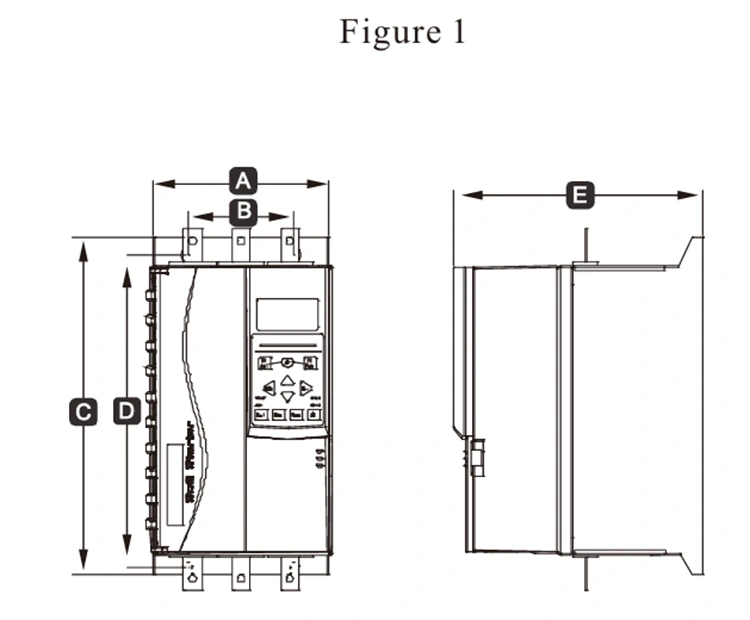

Ölçüsü, çəkisi və 380v cərəyanı

Ölçüsü, çəkisi və cərəyanı 690v

Məhsul xüsusiyyəti

1. Rabitə funksiyası

Modbus RTU ünsiyyəti ilə gəlir, Profibus və Profinet rabitəsi genişləndirmə kartları əlavə etməklə əlavə edilə bilər.

2, xarici klaviatura +4 xətləri LCD ekran ola bilər

Klaviatura tez bir zamanda işləməyin ehtiyaclarını ödəmək üçün tez daxil edilə və çıxarıla bilər.

3, daha əhatəli motor qorunması funksiyası

Overvoltage qorunması, Dəsmal qorunması, həddindən artıq qorunma, həddindən artıq qorunma, yükləmədən qorunma, phase itkisi, keçiddən qorunma, tiristor çatışmazlığı, üç fazalı cari balanssızlıq, həddindən artıq qorunma və s.

4, geniş enerji təchizatı gərginlik diapazonu

220-690V Ümumi məqsədli əsas enerji təchizatı giriş gərginliyi ilə tanış olun.

5. Qapabən terminallar

Rabitə terminallarının bir dəsti, rəqəmsal giriş terminalının beş qrupu, bir analoq çıxış dəsti, üç dəst proqramlaşdırıla bilən rele, motor termistor terminalları və pt100 temperatur terminalları.

◆ Üç fazalı elektrik təchizatı: AC220V, AC380V, AC690V ± 10%

◆ Rated Cari: 13A-1600A,

◆ Tətbiq olunan motor: Ümumi dələ qəfəs növü AC asinxron motor

◆ Başlanğıc rejimi: gərginlik rampası, cari ramp, fırlanma anı

◆ Dayanacaq rejimi: yumşaq dayanacaq, pulsuz dayanma, əyləc dayanacağı, uyğunlaşma dayanacağı.

◆ Məntiq Giriş: Impedance 1.8kω, Güc + 24V

◆ Tezlik başlanğıc: saatda 10 dəfədən çox olmamaq tövsiyə olunur

◆ Müdafiə səviyyəsi: IP20

◆ soyutma rejimi: hava soyutma

◆ Quraşdırma rejimi: Divar asma

◆ Ətraf mühitin şərtləri: hündürlük 2000 metrdən çoxdur, tutum müvafiq olaraq azaldılmalı və mühit temperaturu -10 ilə + 40 ° C arasındadır

Müvafiq rütubət 95% -dən çox deyil (20 × 5 ℃), yanmaz, partlayıcı, aşındırıcı qaz, keçirici toz, qapalı quraşdırma, yaxşı havalandırma, 0.5g-dən az olan vibrasiya

Məhsul tətbiqi

Məhsullar metallurgiya və kimya sənayesi, kompressorlar, kranlar, bələdiyyə mühəndislik hallarında istifadə edilə bilər.

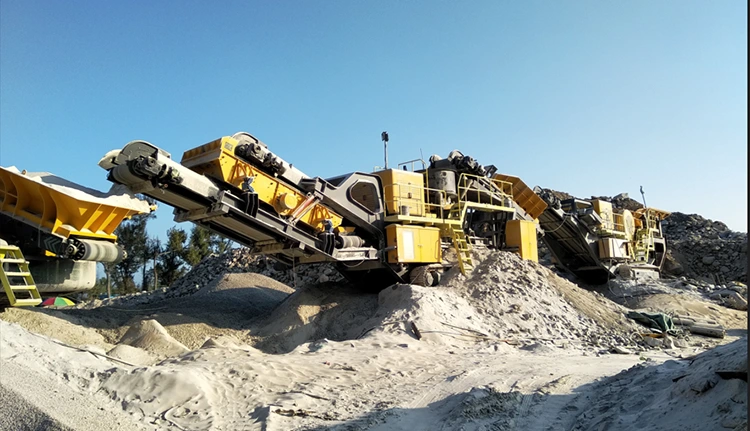

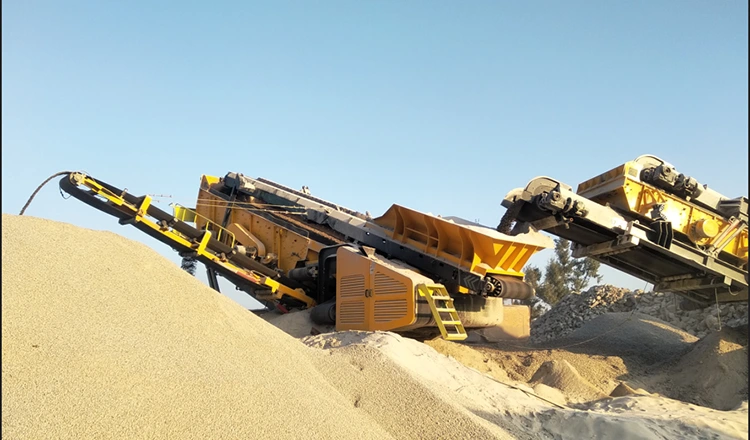

Crusher, müxtəlif ölçülü daşları çeşidləyin.

Onlayn Soft Starter, Crusher sənayesində geniş istifadə olunur, təsir crusher, çənə crusher, konus crusher, çəkic crusher və s. Yüksək güc hostunda istifadə edilə bilər, başlanğıc cərəyanı azaldır, mexaniki təsiri azaldır. Yumşaq başlanğıc avtomatik olaraq crusherin əsl yükünə görə motorun çıxış gücünü tənzimləyə bilər. Crusher yüklənmir və ya yüngül yükləmə işində olanda, yumşaq başlanğıc mühərrikin gərginliyini və cərəyanı azaldır ki, motorun enerji qənaətinin məqsədinə çatması üçün, daha aşağı bir gücdə işlədir. Statistikaya görə, yumşaq başlanğıcdan istifadə etdikdən sonra crusher enerji istehlakı təxminən 10% -30% azaldıla bilər.

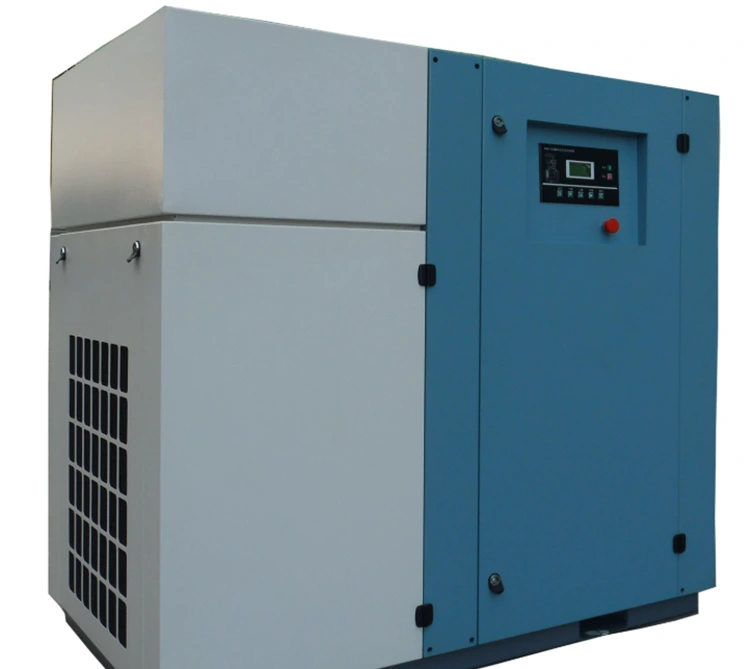

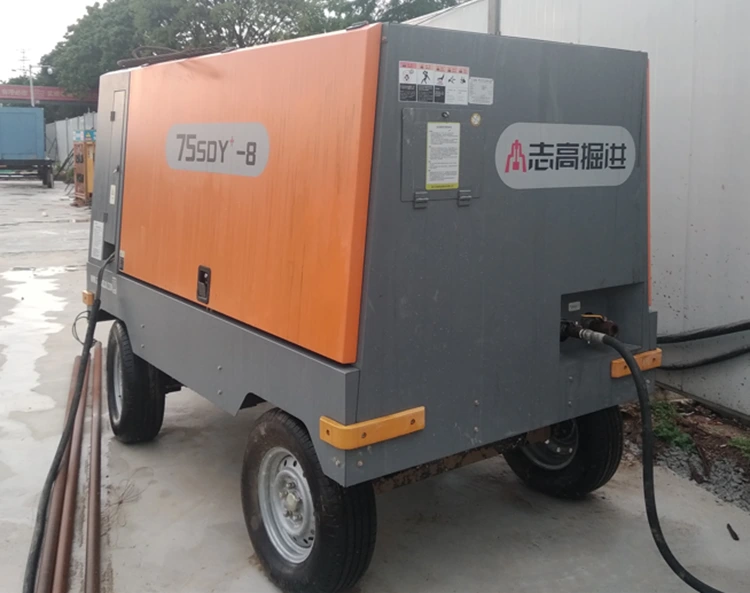

Hava kompressoru

Hava Compressor Soft Starter, müxtəlif hava kompressorları üçün xüsusi bir yumşaq bir başlanğıcdır. Hava kompressorunda yumşaq bir başlanğıc quraşdırmaq, hava təchizatı təzyiqini sabitləşdirə bilər və təzyiq tənzimləyicisi ilə hava kompressoru, təzyiq dəyəri altında işləməyə davam edə bilər, təzyiq sabit və etibarlıdır və istənilən vaxt yenə də tənzimlənə bilər. Yumşaq başlanğıc, kompressor xidmətinin həyati və istismar dövrünə nail olmaq üçün motorun çox uzadılacaqdır. Hava kompressoru egzoz həcmi hava kompressor sürəti ilə idarə olunur, silindrdə hava klapan plitəsi artıq açılır və bağlanır, klapan oturacağı və bulaq kimi iş şəraiti çox yaxşılaşdırılır, bu da yüksək temperatur və yüksək təzyiq qazının təsirini xeyli yaxşılaşdırır və istismar iş yükünü azaldır.

İstehsal məlumatları

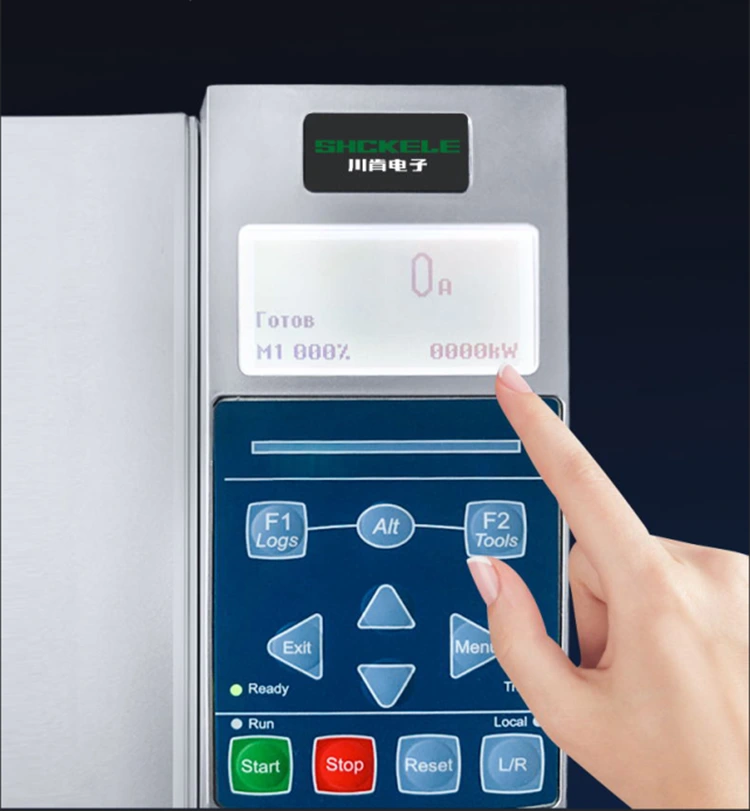

Yüksək tərifli LCD dörd xəttli ekran, işləmək asandır. Çoxsaylı milli dil nümayişi ilə gəlir və lazım olduqda düzəldilə bilər. Klaviatura qoşulur və hərəkət etmək asandır.

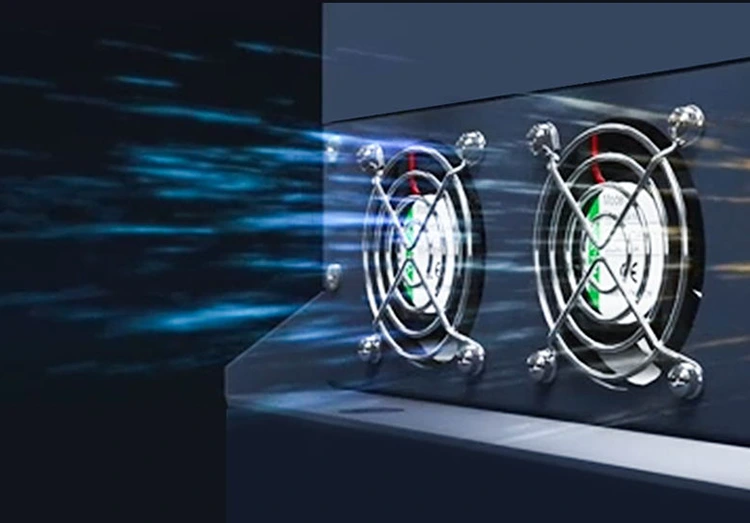

Daxili bypass yumşaq bir başlanğıc olan tiristor yalnız başlanğıc zamanı işləyir və əməliyyat zamanı kontaktivə keçir, buna görə daha az istilik yaradır. Ancaq yenə də əlaqə qurmağı sərinləmək üçün bir fan qurduq. Onu soyumaq üçün bir fan qurun. Bütün 75 kVt və 7000 seriyalı yumşaq başlanğıc 24V yüksək sürətli DC azarkeşləri ilə təchiz olunmuşdur, 360 ° Hərtərəfli istilik yayılması və daha güclü külək qüvvəsi. Bu, həddindən artıq istiləşmə nəticəsində yaranan gözlənilməz bağları azaldır, eyni zamanda yumşaq başlanğıcın xidmət həyatını əhəmiyyətli dərəcədə genişləndirir.

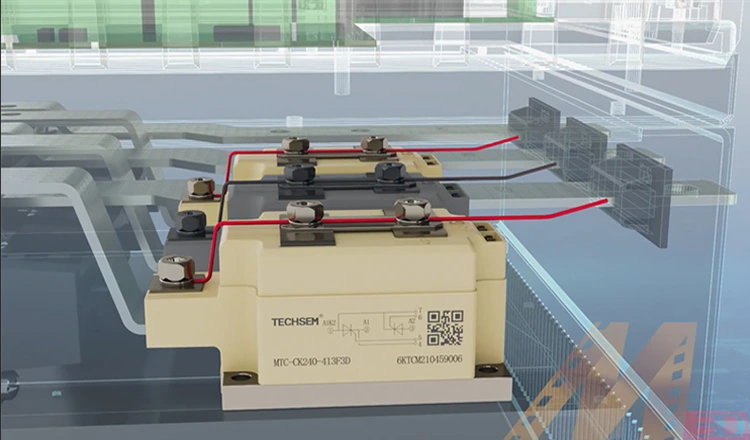

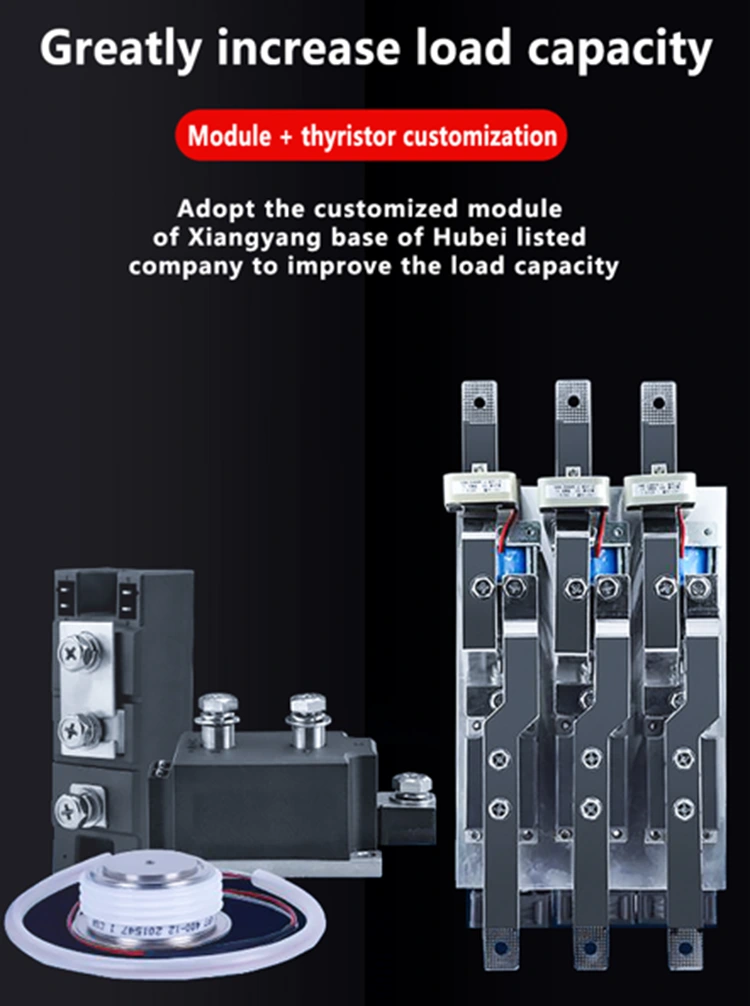

Hubei Taiji ilə, yerli siyahıda olan bir şirkətlə dərin bir əməkdaşlığımız var və yük tutumunu yaxşılaşdırmaq üçün bazarda təqdim olunan ümumi modullardan fərqli olan xüsusi modul və tiristorlardan istifadə edirik. Bizim DC-nin kontaktlar da xüsusi olaraq xüsusi olaraq, bütün gümüş əlaqələri özündə cəmləşdirir. Kontaktların kontakt səthi daha böyükdür və xidmət həyatını xeyli artıraraq 100.000 nişan vaxtına nail ola bilər.

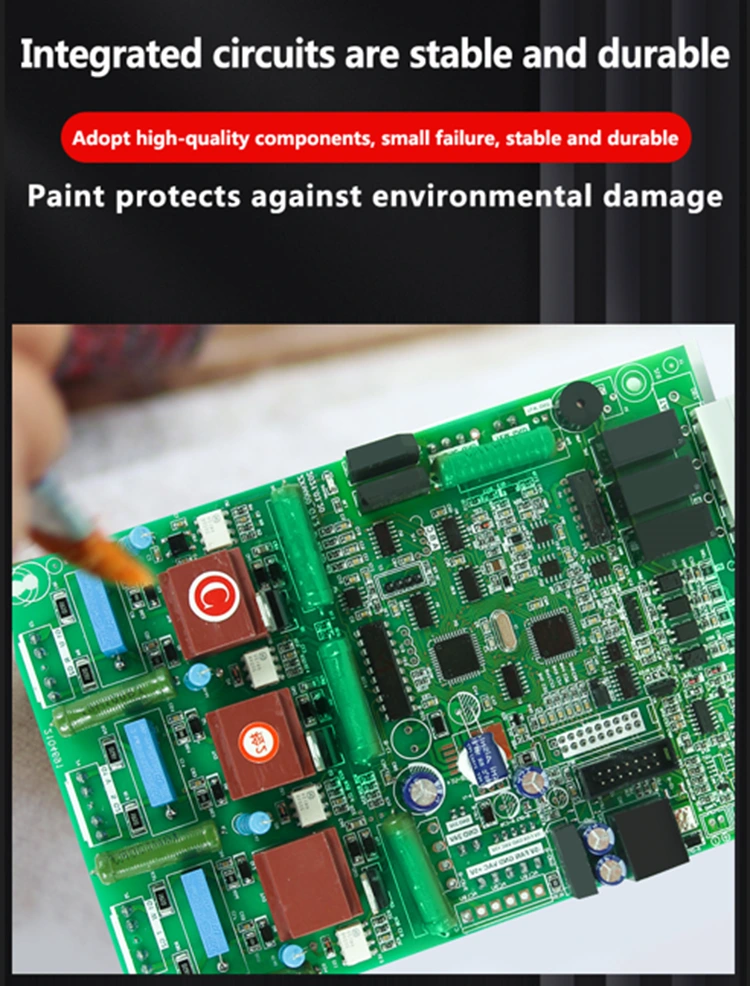

Yumşaq başlanğıc dövrə lövhəsinin əsas məqsədi (adətən üç boya, izolyasiya anti-boya, izolyasiya edən boya və ya nəmdən qorunan bir örtük), bu da yüksək keyfiyyətli yamalar və plug-inslardan istifadə etmək üçün, hamısı çox aşağıdır və hamısı maşın spreyi istifadə edir. Artan davamlılıq və təhlükəsizlik.

Unikal təcili əməliyyat funksiyası. Tiristorun bir mərhələsi zədələnəndə şərti yumşaq başlanğıclar işləyə bilməz. 7000 seriyasının təcili əməliyyat funksiyası, tiristorun bir mərhələsi parçalandıqda, maşın zərər və istifadəçilər üçün bağlanmasının səbəb olduğu iqtisadi itkilərin azaldılması halında, təcili yardımda hələ də fövqəladə vəziyyətdə fəaliyyət göstərməyə imkan verir.

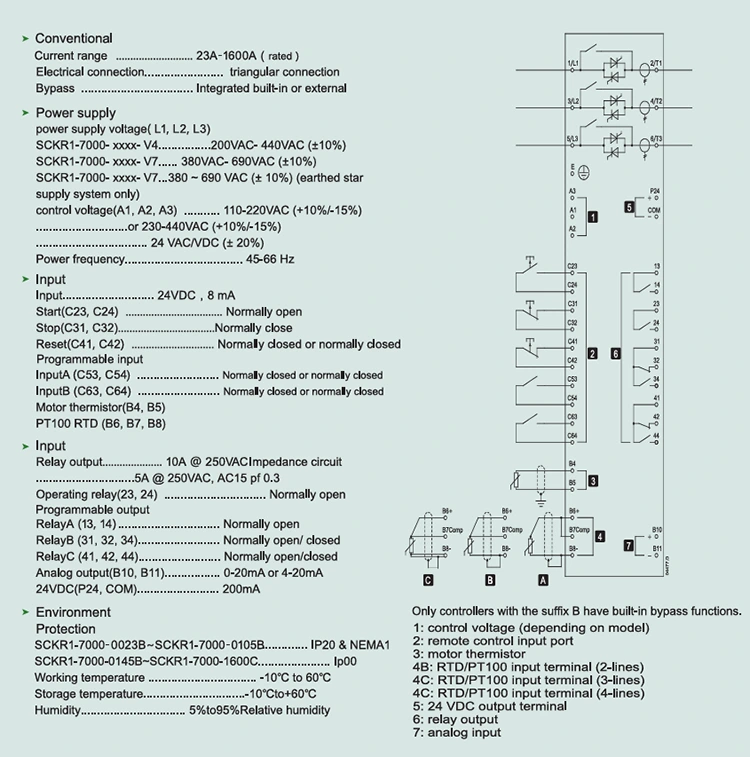

Yumşaq başlanğıc məftil diaqramı.
