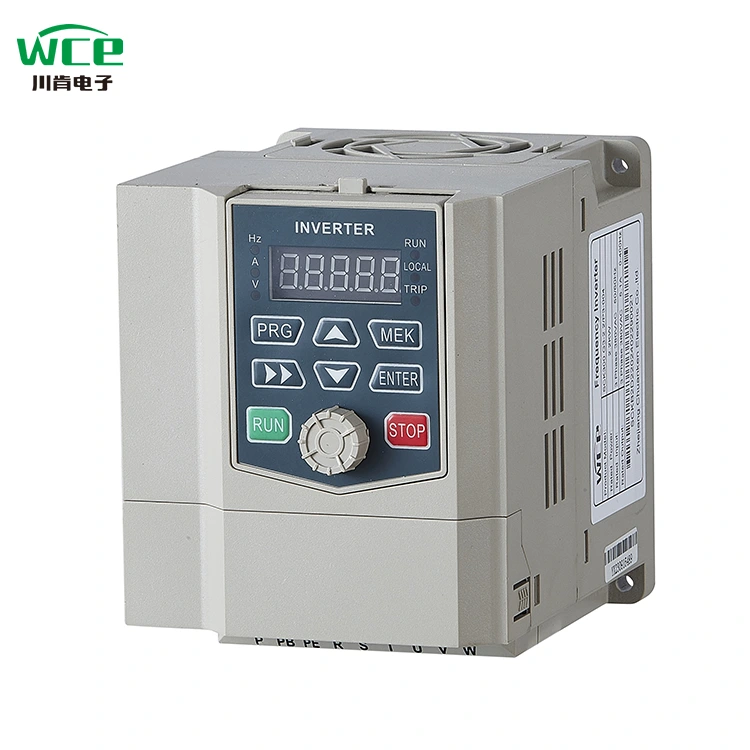

0.75kw-4kw VFD tezlik inverter

WCE'S SCK300 seriyası sürücüləri, azarkeşlər, nasoslarda, konveyerlər, kırıcılar və digər avadanlıqlarda geniş istifadə olunan, sənaye avtomatlaşdırılması üçün hazırlanmış yüksək performanslı, çox funksiyalı disklərdir. Onun nüvəsi yüksək sürətli tənzimləmə dəqiqliyi, enerji qənaət və yüksək səmərəliliyi, sabit əməliyyat və s. Xüsusiyyətləri olan və müxtəlif sənaye ssenarilərinin ehtiyaclarını ödəyə bilən qabaqcıl vektor nəzarət texnologiyasını qəbul edir. Ölkənin bir çox yerində mükəmməl işləyən mobil crusher inverter idarəetmə şkafları üçün xüsusi həllər də hazırlamışıq.

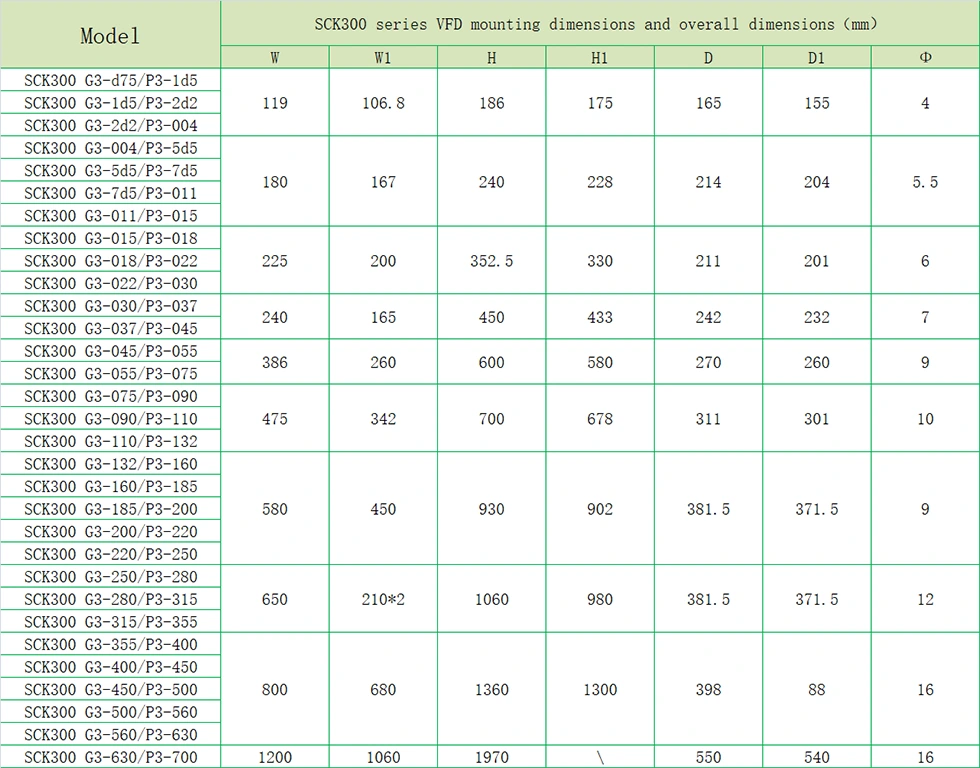

Məhsul parametri (spesifikasiyası)

Məhsul xüsusiyyəti

● I / O xüsusiyyətləri

◆ Giriş gərginliyi aralığı: 220v / 380v / 660v ± 15%

◆ Giriş tezliyi aralığı: 47 ~ 63Hz

◆ Çıxış gərginliyi aralığı: 0 ~ Rated Giriş Gərginliyi

Çıxış tezliyi aralığı: 0 ~ 400hz

● Funksional xüsusiyyətlər

◆ Tezlik qəbulu rejimi: rəqəmsal qəbulu, analoqlaşdırma, seriyalı rabitə qəbulu, çox sürətlə, pid qəbulu və s.

◆ PID nəzarət funksiyası

◆ Çox sürətli idarəetmə funksiyası: 16 sürətli nəzarət

◆ Swing Tezlik Nəzarət funksiyası

◆ Funksiya funksiyası olmadan ani güc çatışmazlığı

◆ Tez / Jog Açar funksiyası: İstifadəçilər tərəfindən sərbəst müəyyən edilmiş çox funksiyalı qısa yol açarı

◆ Avtomatik gərginlik tənzimləmə funksiyası: Güclü Grid gərginliyi dəyişdikdə, çıxış gərginliyini daim saxlaya bilər

◆ 25 növ çatışmazlıq funksiyasını təmin edin: cari, gərginlik, gərginlik, temperatur, faza itkisi, həddindən artıq yükləmə və digər qorunma funksiyaları üzərində

● Periferik interfeys xüsusiyyətləri

◆ Proqramlaşdırıla bilən rəqəmsal giriş: 8 giriş

◆ Proqramlaşdırıla bilən analoq giriş: AI1: 0 ~ 10V Giriş, AI2: 0 ~ 10V və ya 0 ~ 20ma giriş

◆ Açıq kollektor çıxışı: 1 çıxış

◆ Relay çıxışı: 2 çıxış

◆ Analog çıxışı: 2 çıxış, 0/4 ~ 20mma və ya müvafiq olaraq 0 ~ 10v

● Texniki performans xüsusiyyətləri

◆ İdarəetmə rejimi: YOX PG Vector Nəzarət, V / F nəzarət, fırlanma anlaması.

◆ Silsilə tutumu: 150% qiymətləndirilən 60-cı illər; 180% cari 10s qiymətləndirilib

◆ Torku başlamaq: YOX PG Vector Nəzarət: 0.5Hz / 150% (Svc)

◆ Sürət nisbəti: YOX PG Vector Nəzarət: 1: 100

Məhsul tətbiqi

Məhsullar mədən, pərəstişkarları, nasoslar, yeni enerji avadanlıqlarında və digər hallarda istifadə edilə bilər.

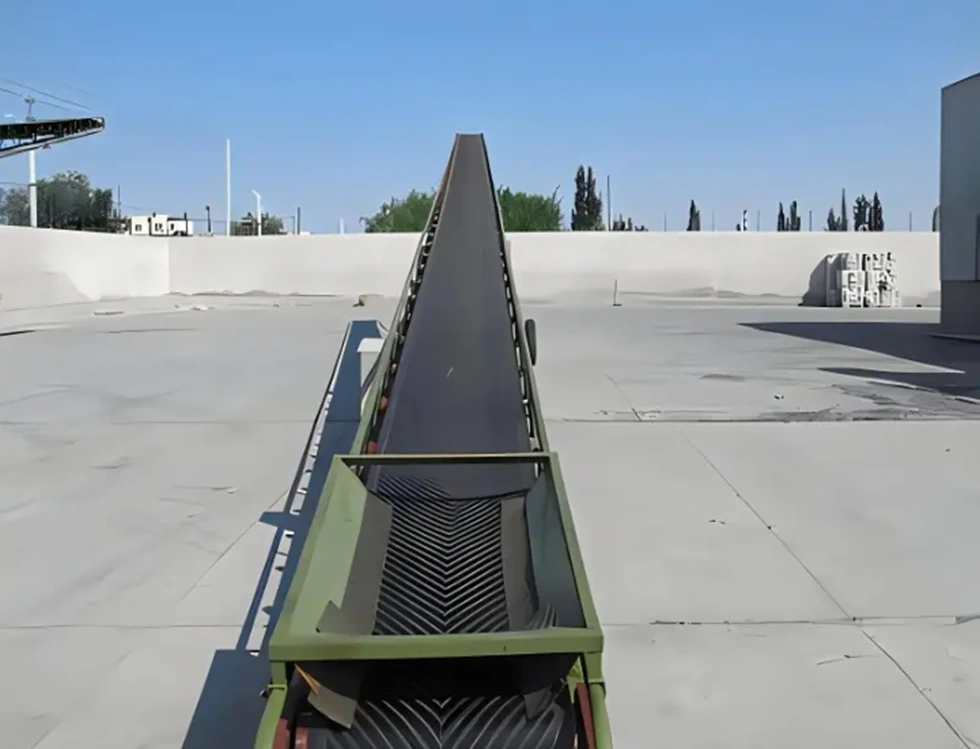

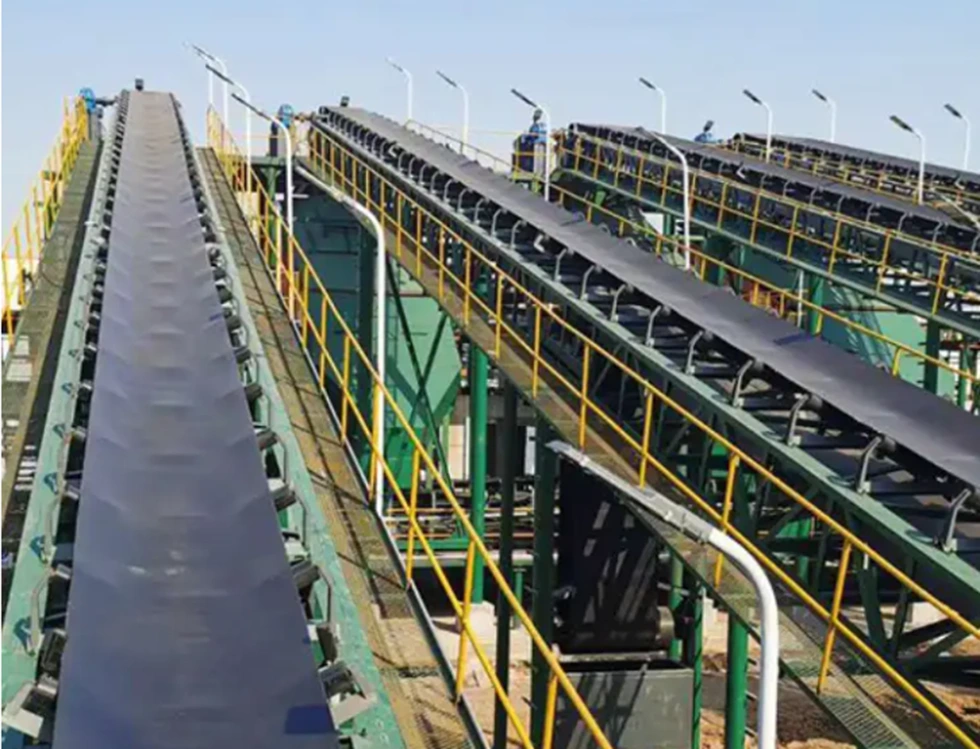

Konveyer kəməri, nəqliyyat malları

Tezlik çeviricinin konveyer sistemində tətbiqi səmərəli və dəqiq material ötürülməsi və çeşidlənməsi üçün əsas texnologiyalardan biridir

1. Çox sürətli material ötürülməsi

Ssenari: Bir logistika anbarında müxtəlif ölçülü / çəkilərin paketlərini köçürün

Başa düşdü:

Sürət parametrlərinin birdən çox dəsti (məsələn, 30Hz / 50hz / 80hz) əvvəlcədən qurulmuş və PLC və ya HMI tərəfindən dəyişdirilmişdir.

Paket ölçüsünü aşkar etmək üçün fotoelektrik sensoru ilə birləşdirilmiş, sürətə avtomatik olaraq (böyük aşağı sürətli sürüşmə, kiçik yüksək sürətli səmərəliliyi) uyğundur.

2. Dəqiq yerləşdirmə və çeşidləmə

Ssenari: Ekspress çeşidləmə mərkəzi təyinat yolu ilə bağlamaları yayındırır

Başa düşdü:

Encoder Əlaqə + İnverter qapalı döngə nəzarəti, dəqiqliyi ± 1mm-ə qədər yerləşdirin.

Paket çeşidləmə limanına gəldikdə, inverter, təkan çubuğu / robot qolu hərəkəti ilə birlikdə sabit bir dayanacaq (DC əyləc + sıfır sürət hover) həyata keçirir.

3. Sinxron əməkdaşlıq nəzarəti

Ssenari: Çox seqment konveyer kəməri relay ötürülməsi

Başa düşdü:

Master / Qul Nəzarət rejimi: Master Tezlik Converter tezlik təlimatları göndərir və qul maşını modbus / canopen vasitəsilə sinxron şəkildə aşağıdakıları sinxron şəkildə izləyir.

Cascade Control: Arxa konveyer əşyaların yığılmasından qaçaraq öndən 5% daha sürətlidir.

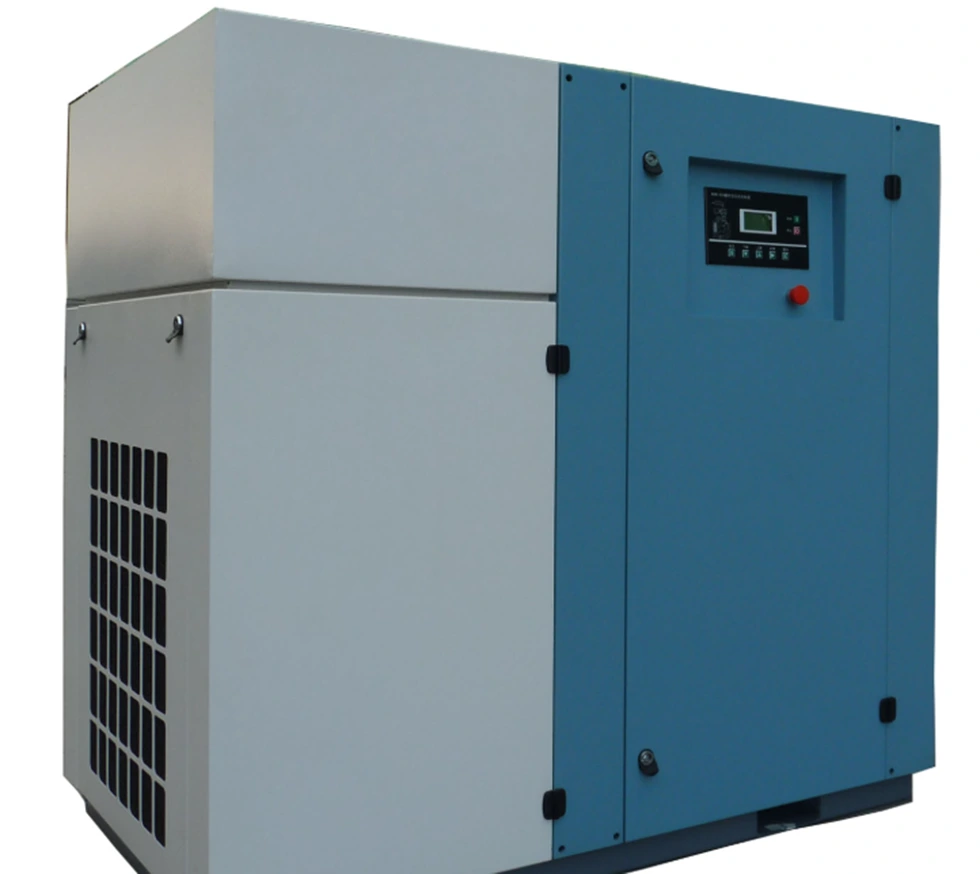

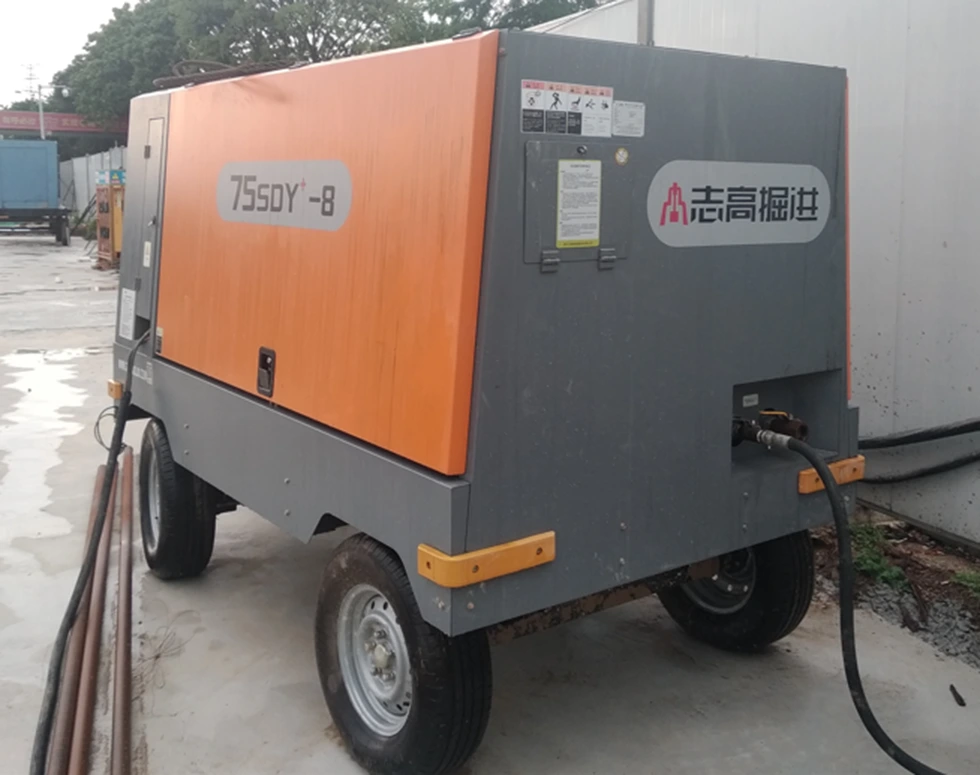

Hava kompressoru

Hava Compressor İnverter, hər növ hava kompressorları üçün xüsusi bir inverterdir. Hava kompressorunun dəyişkən tezlik çevrilməsi, təzyiq tənzimləyicisi ilə qaz təchizatı təzyiqini sabitləşdirə bilər, Hava kompressoru, təzyiq dəyəri altında işləməyə davam edə bilər, təzyiq sabit və etibarlıdır və istənilən vaxt yenə də tənzimlənə bilər. Yumşaq başlanğıc, kompressor xidmətinin həyati və istismar dövrünə nail olmaq üçün motorun çox uzadılacaqdır. Hava kompressoru egzoz həcmi hava kompressorunun sürəti ilə idarə olunur, silindrdə hava klapan plitəsi artıq dəfələrlə açılır və qapalı və bulaq kimi iş şəraiti yüksək temperatur və yüksək təzyiq və yüksək təzyiqli qazın təsirini xeyli yaxşılaşdırır və istismar iş yükü azalır.

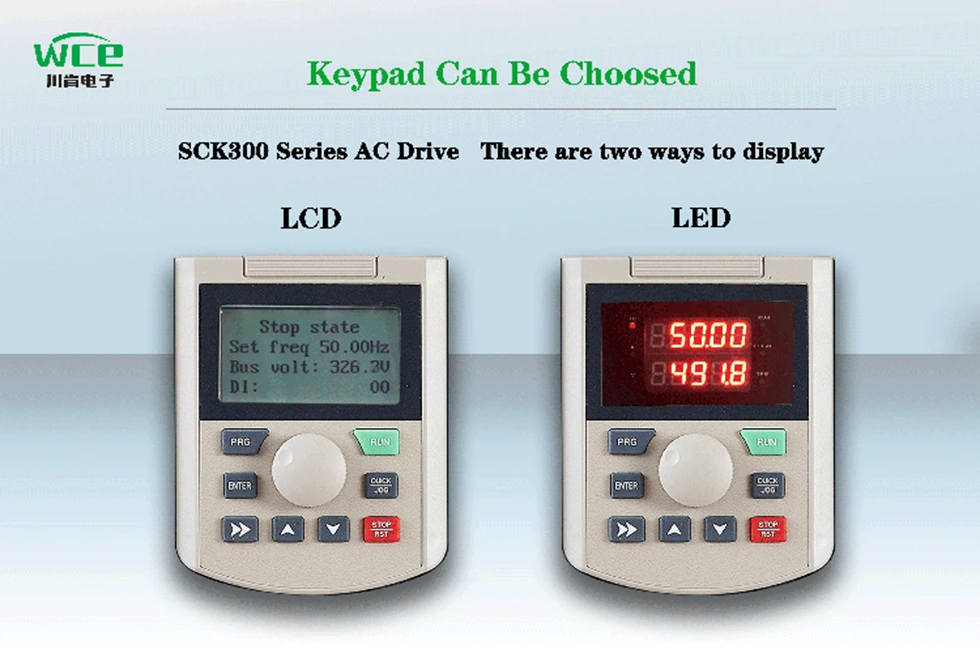

LCD, birdən çox dil mətnini və qrafikləri, LED ekran nömrələrini, daha asan, seçimlərinizə görə

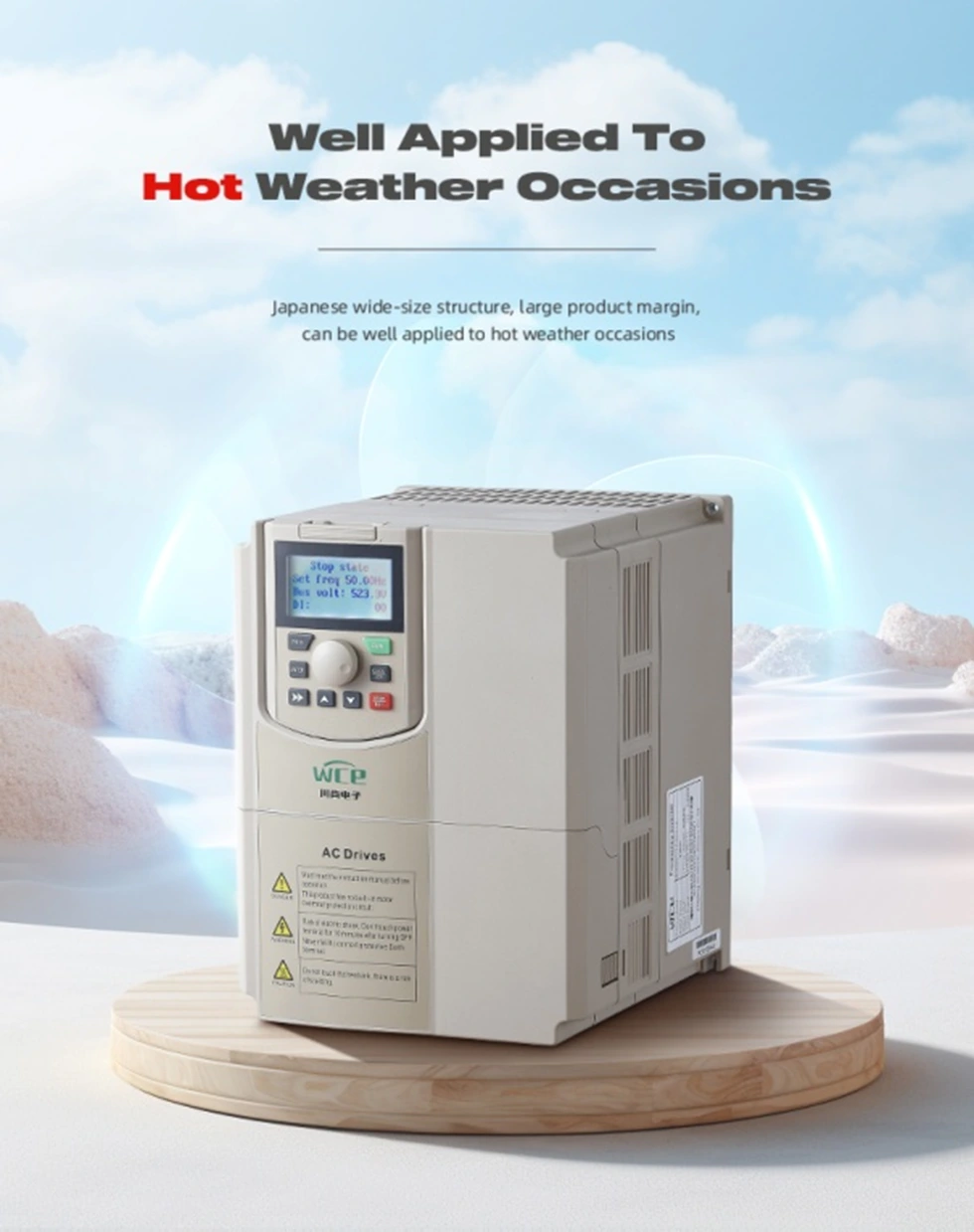

VFD həcmi böyük quruluşdur, daha böyük radiator, məhsuldan istifadə dərəcəsi, tropik kimi isti mühitdə normal işləyə bilər.

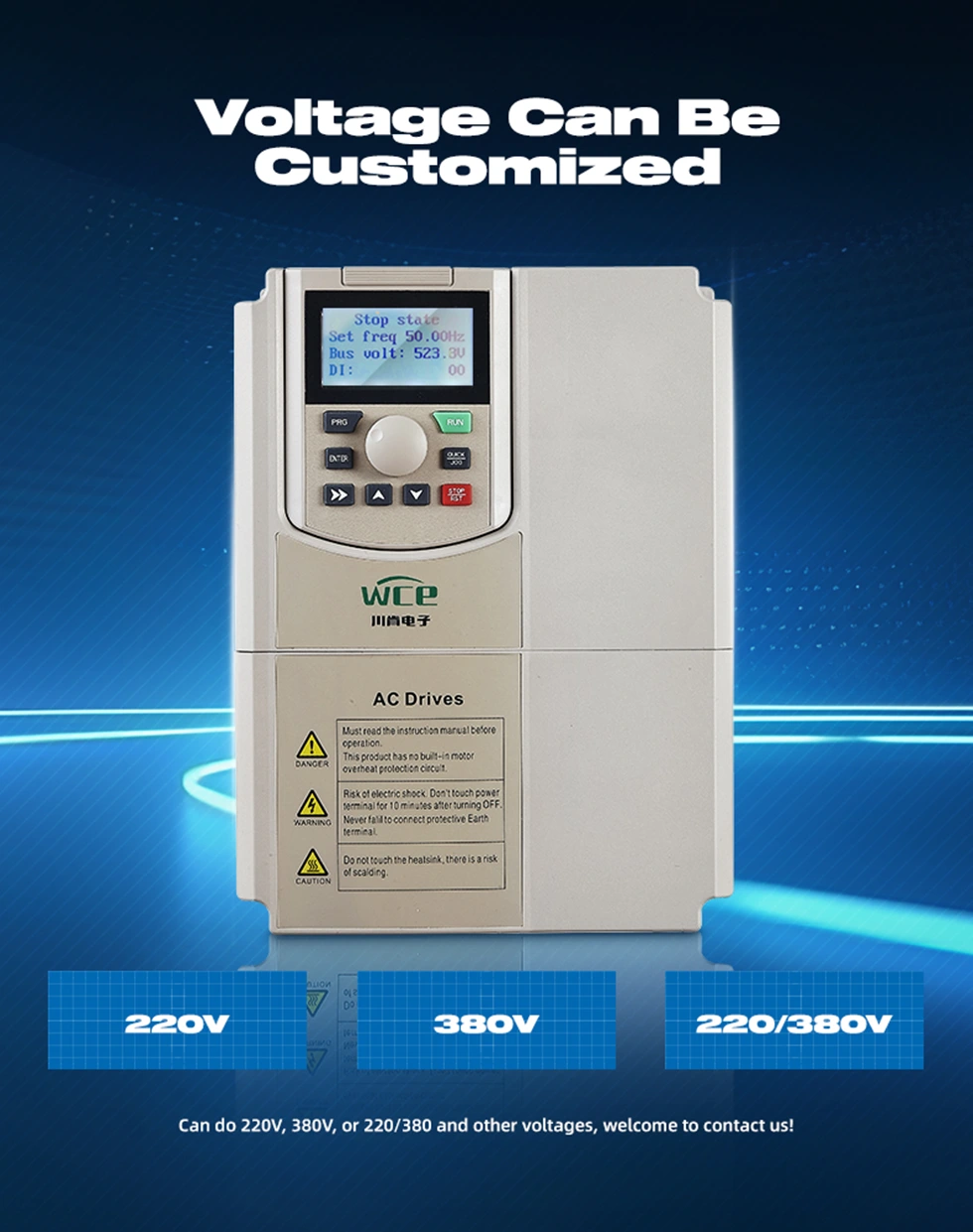

Müxtəlif növ giriş və çıxış rejimləri düzəldilə bilər:

1.3p 380v giriş 3p 380V çıxdı.

2. 3p220v giriş 3p220v çıxışı.

3. 3P660V Giriş 3p660V çıxdı.

4. 1p220v giriş 3p 380V çıxdı.

5. 1p220v giriş 3p220v çıxışı.

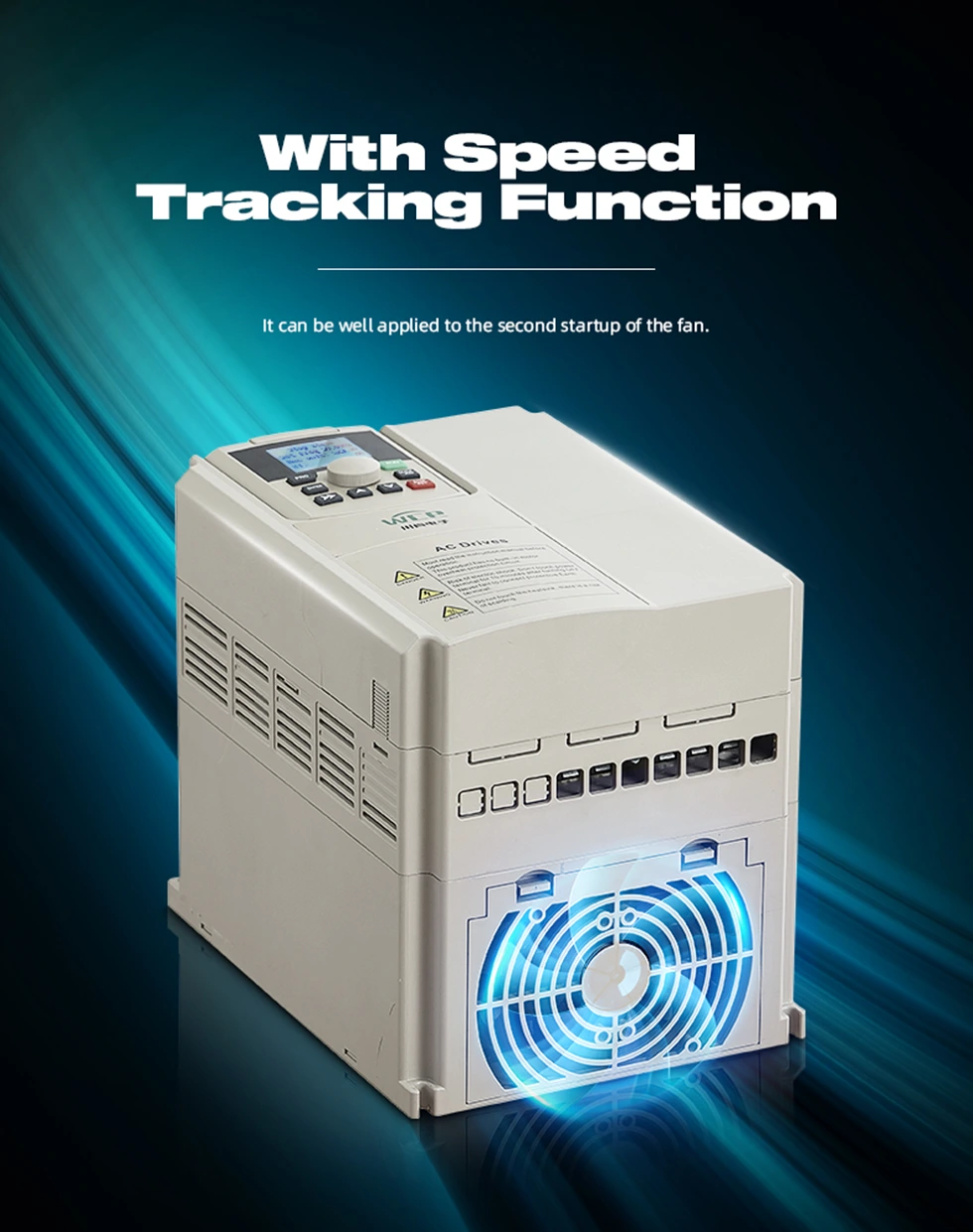

Sürət izləmə funksiyası ilə daha yaxşı ikiqat başlanğıc ola bilər.

Modbus RTU ünsiyyəti ilə gəlir və genişləndirmə kartları əlavə etməklə Modbus TCP, Prpfibus və Profinet tətbiq edə bilər.

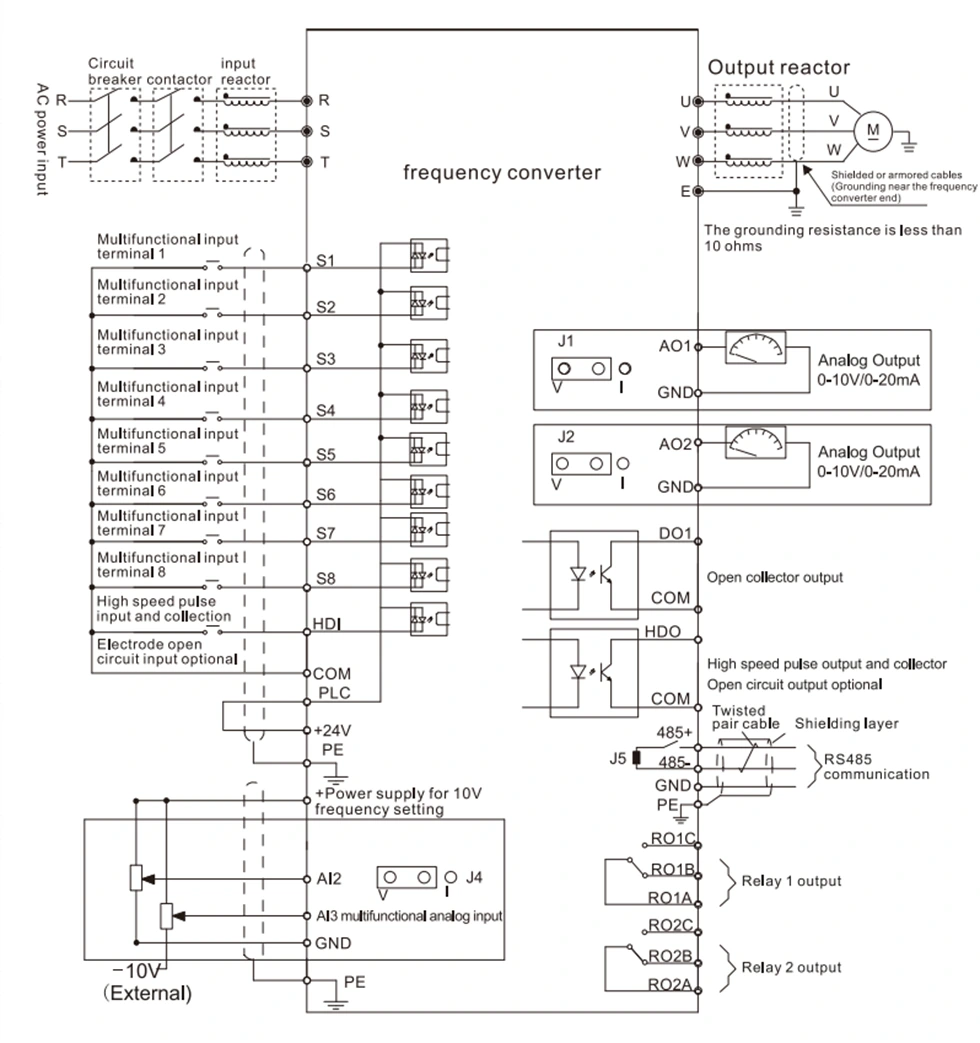

VFD məftil diaqramı.
