3 faza 220v ac sürücü VFD

SCK300 seriyası, çox funksiyalı və yüksək səmərəliliyi və enerji qənaətini birləşdirən və müxtəlif sənaye avadanlıqlarına nəzarət etmək üçün uyğun olan sənaye avtomatlaşdırılması üçün hazırlanmış yüksək performanslı inverterdir.

Əsas funksiyalar və üstünlüklər

Advanced Vector Nəzarət Texnologiyası: Yüksək dəqiqlikli sürət tənzimlənməsi və sabit əməliyyat, əla dinamik cavab.

Yüksək səmərəlilik və enerji qənaətinə qənaət: motor əməliyyatının səmərəliliyini optimallaşdırın və enerji istehlakını əhəmiyyətli dərəcədə azaldın.

Geniş uyğunluq: Tərəfdarların, nasosların, konveyer kəmərlərinin, kırıcıların və digər avadanlıqların kompleks iş şəraitini dəstəkləyin.

Tətbiq ssenarisi

Aşağıdakı sahələrdə çevik tətbiq:

Maye nəzarət (fan, nasos yükü)

Maddi köçürmə (konveyer kəməri, lift)

Ağır maşınlar (crusher, qarışdırıcı)

Genişləndirmə və təkmilləşdirilməsi

SCK350-ə sorunsuz yüksəltmə: İdarə Heyətini dəyişdirərək performansını yaxşılaşdırın və funksional modulları genişləndirin.

Kranlar kimi xüsusi avadanlıqların uyğunlaşdırılması: Tork nəzarət və çox motorlu sinxronizasiya kimi peşəkar ssenarilərin tələblərinə cavab vermək üçün genişləndirmə kartları dəstəklənir.

Modul dizayn və texnologiya yeniləmələri ilə, SCK seriyası, əsasdan inkişaf etmişdən müxtəlif sənaye avtomatlaşdırma ehtiyaclarına uyğunlaşdırıla bilər.

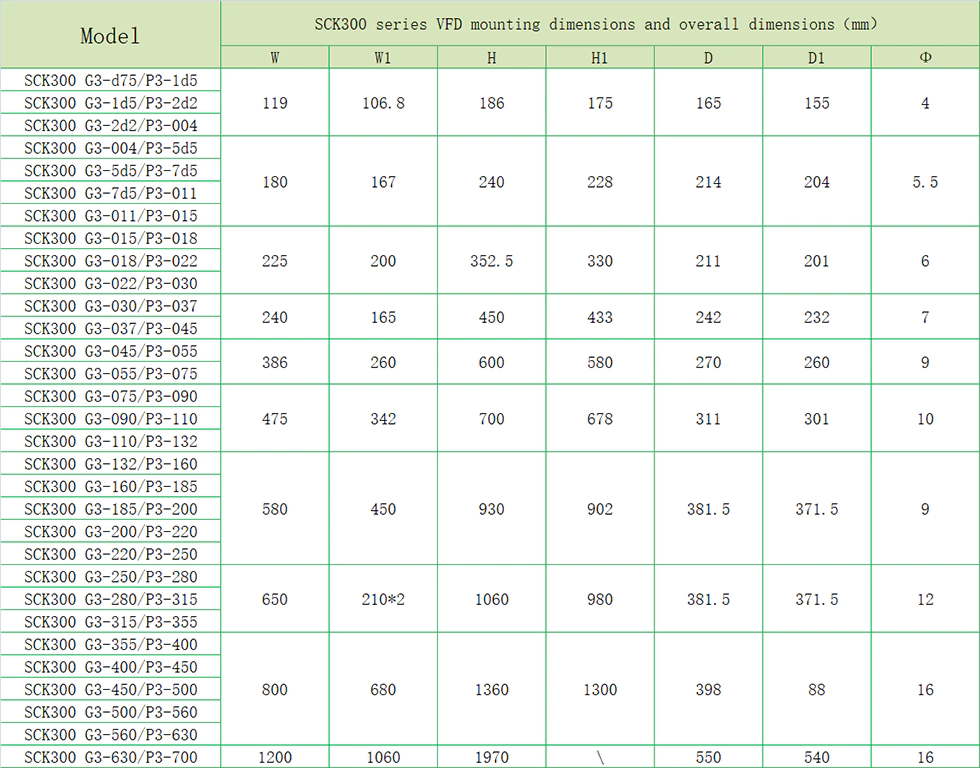

Məhsul parametri (spesifikasiyası)

Məhsul xüsusiyyəti

● I / O xüsusiyyətləri

◆ Giriş gərginliyi aralığı: 220v / 380v / 660v ± 15%

◆ Giriş tezliyi aralığı: 47 ~ 63Hz

◆ Çıxış gərginliyi aralığı: 0 ~ Rated Giriş Gərginliyi

Çıxış tezliyi aralığı: 0 ~ 400hz

● Periferik interfeys xüsusiyyətləri

◆ Proqramlaşdırıla bilən rəqəmsal giriş: 8 giriş

◆ Proqramlaşdırıla bilən analoq giriş: AI1: 0 ~ 10V Giriş, AI2: 0 ~ 10V və ya 0 ~ 20ma giriş

◆ Açıq kollektor çıxışı: 1 çıxış

◆ Relay çıxışı: 2 çıxış

◆ Analog çıxışı: 2 çıxış, 0/4 ~ 20mma və ya müvafiq olaraq 0 ~ 10v

● Texniki performans xüsusiyyətləri

◆ İdarəetmə rejimi: YOX PG Vector Nəzarət, V / F nəzarət, fırlanma anlaması.

◆ Silsilə tutumu: 150% qiymətləndirilən 60-cı illər; 180% cari 10s qiymətləndirilib

◆ Torku başlamaq: YOX PG Vector Nəzarət: 0.5Hz / 150% (Svc)

◆ Sürət nisbəti: YOX PG Vector Nəzarət: 1: 100

● Funksional xüsusiyyətlər

◆ Tezlik qəbulu rejimi: rəqəmsal qəbulu, analoqlaşdırma, seriyalı rabitə qəbulu, çox sürətlə, pid qəbulu və s.

◆ PID nəzarət funksiyası

◆ Çox sürətli idarəetmə funksiyası: 16 sürətli nəzarət

◆ Swing Tezlik Nəzarət funksiyası

◆ Funksiya funksiyası olmadan ani güc çatışmazlığı

◆ Tez / Jog Açar funksiyası: İstifadəçilər tərəfindən sərbəst müəyyən edilmiş çox funksiyalı qısa yol açarı

◆ Avtomatik gərginlik tənzimləmə funksiyası: Güclü Grid gərginliyi dəyişdikdə, çıxış gərginliyini daim saxlaya bilər

◆ 25 növ çatışmazlıq funksiyasını təmin edin: cari, gərginlik, gərginlik, temperatur, faza itkisi, həddindən artıq yükləmə və digər qorunma funksiyaları üzərində

Məhsul tətbiqi

Məhsullar metallurgiya və kimya sənayesi, kompressorlar, kranlar, bələdiyyə mühəndislik hallarında istifadə edilə bilər.

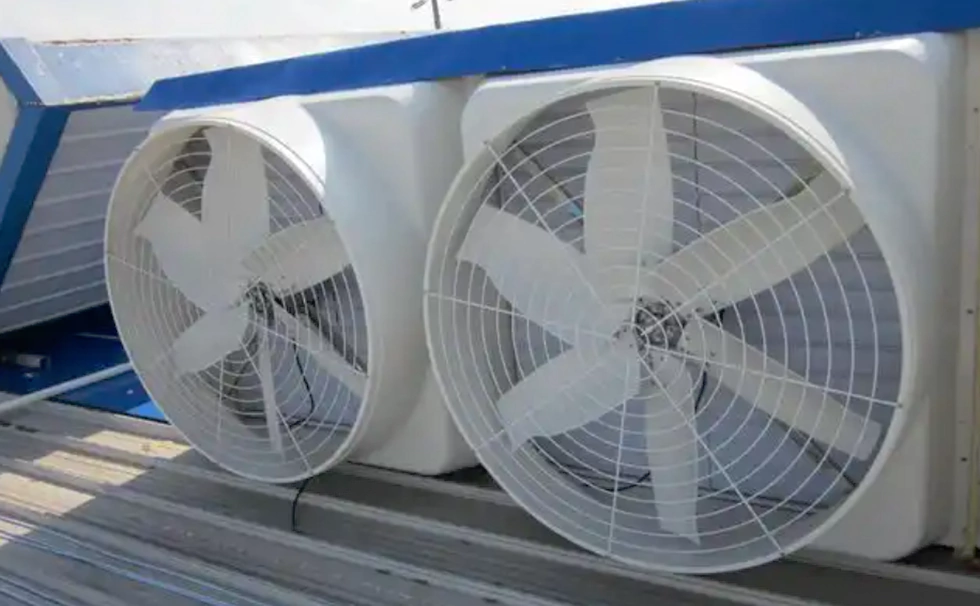

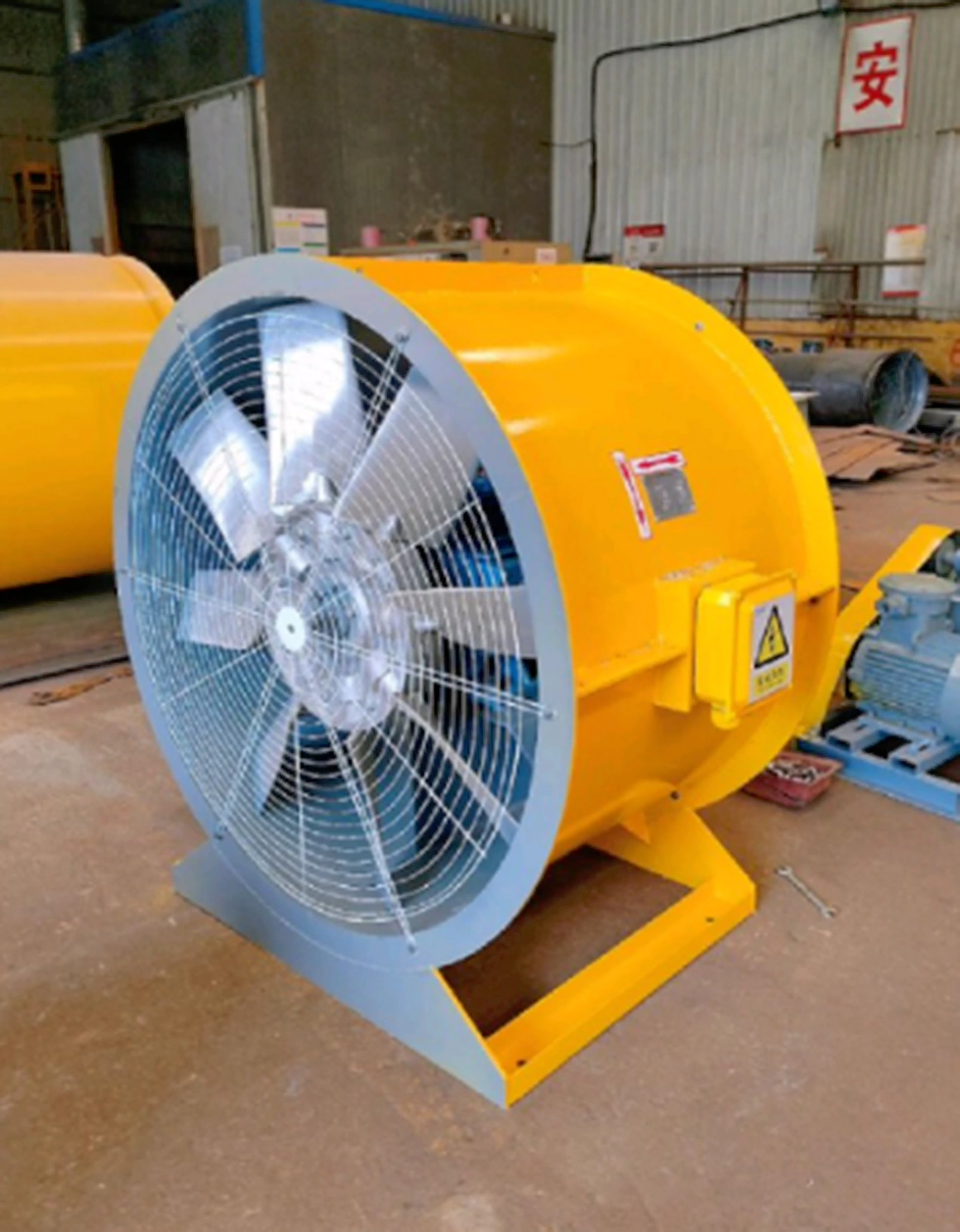

Pərəstişkarlar

Azadlıq çeviricisinin tətbiqi azarkeşlər sahəsində tətbiq yalnız enerji istehlakını çox azaldır, həm də ağıllı idarəetmə vasitəsi ilə sistem dəqiqliyi və avtomatlaşdırma səviyyəsini də yaxşılaşdırır. WCE'S SCK300 seriyası, yüksək uyğunluğu və enerji qənaət edən alqoritmləri olan kiçik ventilyatorların böyük sənaye pərəstişkarlarına müxtəlif ehtiyaclarını ödəyə bilər, şirkətlərə yaşıl və səmərəli istehsala kömək edir.

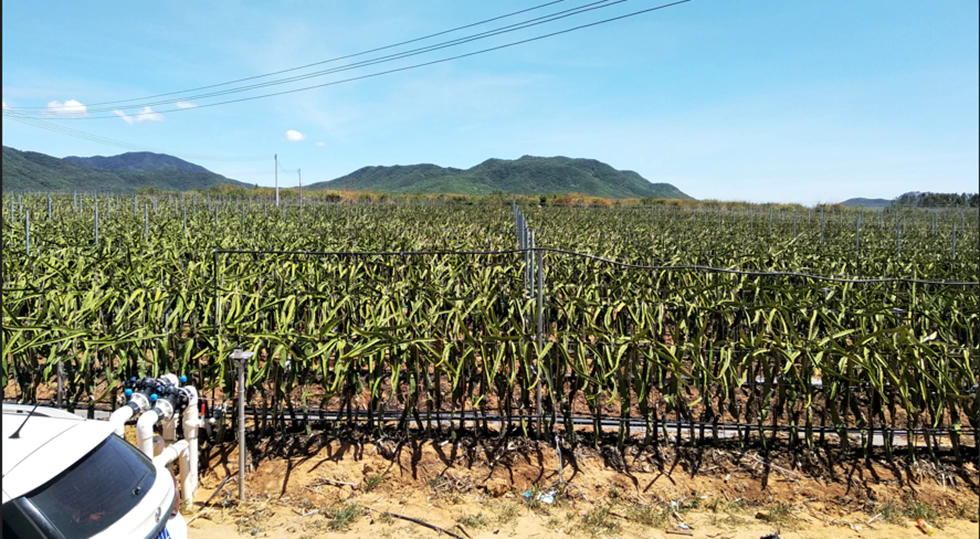

Tarlaçılıq

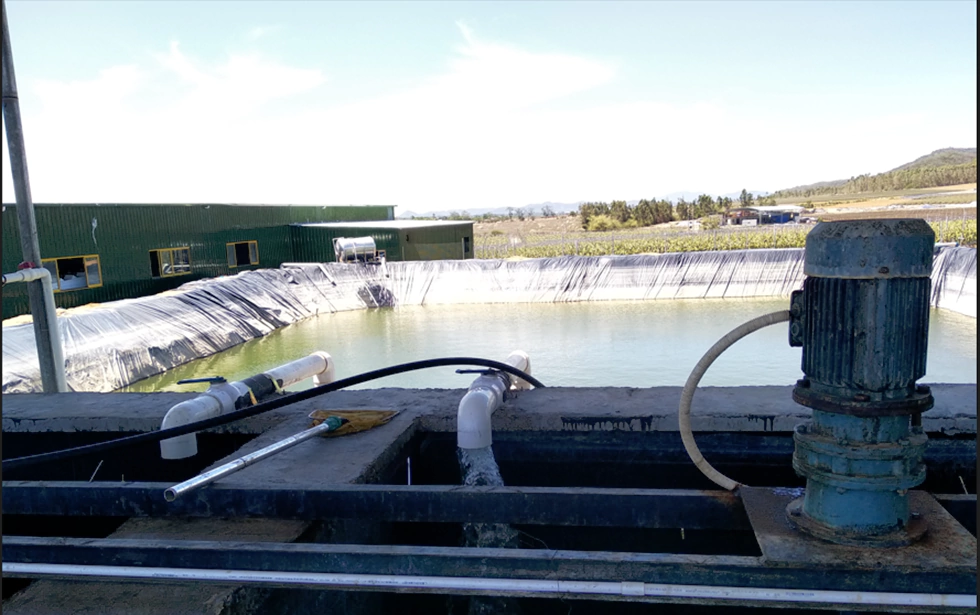

Kənd təsərrüfatında suvarma zamanı, Daimi təzyiqli su təchizatı üçün VFD demək olar ki, standartdır. Əvvəla, nasosun başlaması prosesində VFD tədricən əməliyyat tezliyini artıra bilər ki, nasos yavaş-yavaş işləyə bilər ki, suyu boru kəmərinə çox təsir etsin. Bundan sonra VFD, borularımızdakı təzyiqi bərabərləşdirmək üçün uzaqdan təzyiq ölçüsü və ya təzyiq sensoru ilə birlikdə istifadə edilə bilər. Nəhayət, VFD təzyiqin qorunması boru kəmərini idarə edə bilər, eyni zamanda nasosun zərərini azaltmaq üçün öz yüklənməsi, yükləmə, həddindən artıq yükləmə, həddindən artıq yükləmə, həddindən artıq istifadə edərək qorunma.

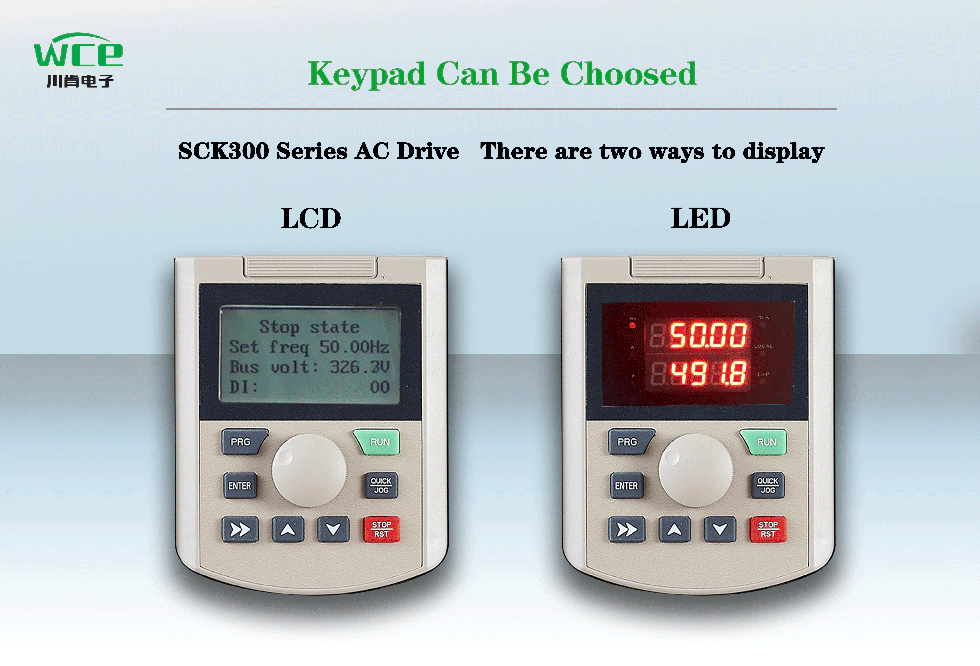

İki ekran rejimi mövcuddur:

1.LCD Ekran: Çin və İngilis dili ekranı ilə gəlin, rus, portuqal, ispan, fars və digər dilləri də düzəldə bilərsiniz.

2. Displey: Ənənəvi rəqəmsal boru ekranı, ikiqat xətt ekranı, eyni zamanda iki dəst məlumat müşahidə edin.

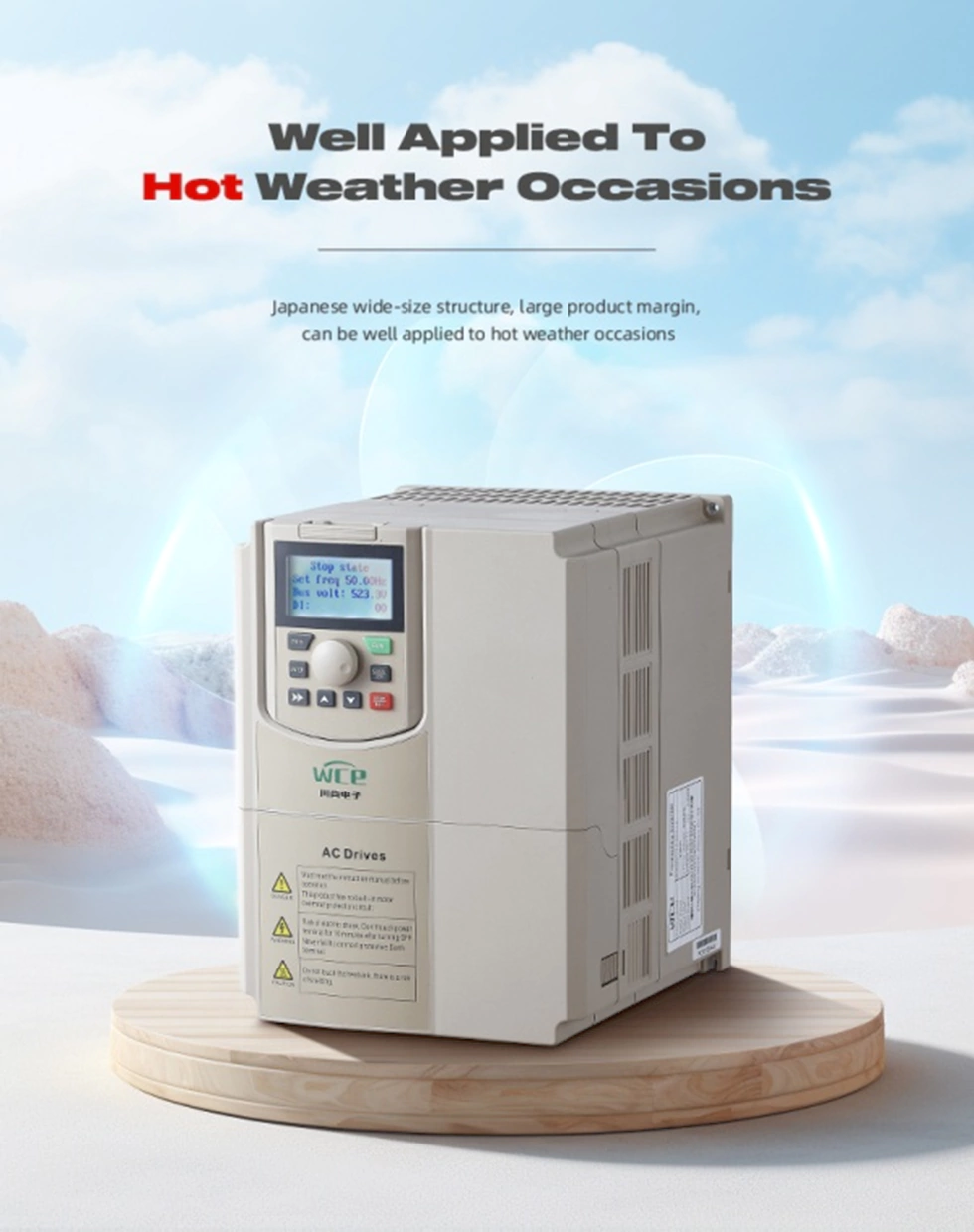

VFD geniş və geniş miqyaslı struktur dizaynını qəbul edir, böyük ölçülü soyutma komponentlərini birləşdirir və yüksək yüklü davamlı iş qabiliyyətinə malikdir və yüksək səmərəliliyi istifadə dərəcəsinə malikdir. Soyutma sistemini gücləndirmək və yüksək temperatur davamlı komponentlərin seçilməsi ilə, tropik kimi yüksək temperatur və sərt iş şəraitinə sabit uyğunlaşa bilər.

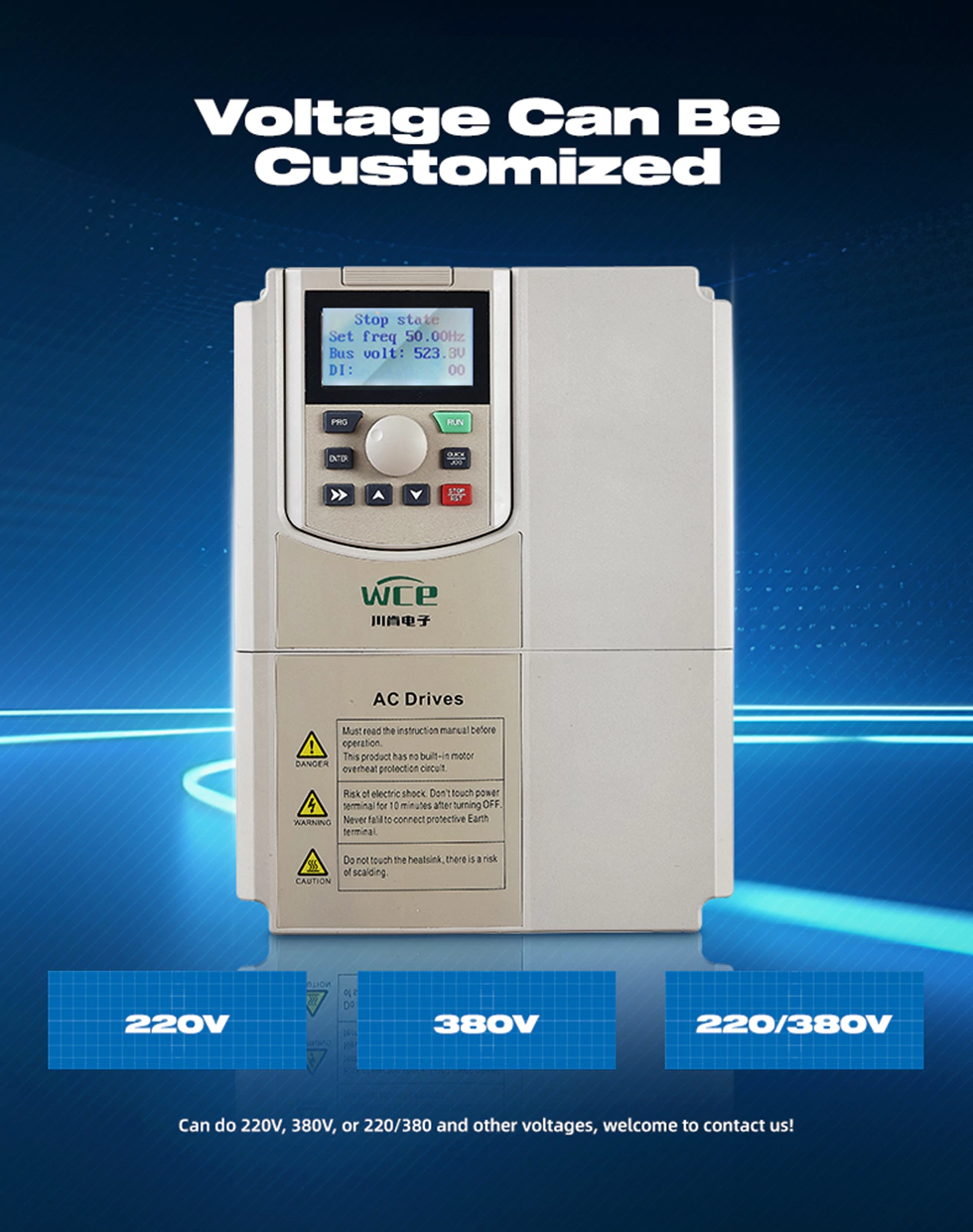

Müxtəlif növ giriş və çıxış rejimləri düzəldilə bilər:

1.3p 380v giriş 3p 380V çıxdı.

2. 3p22 0v giriş 3p22 0V çıxdı.

3. 3P66 0V giriş 3p66 0V çıxdı.

4. 1 P22 0V giriş 3p 380V çıxdı.

5. P22 0V giriş 3p22 0V çıxışına.

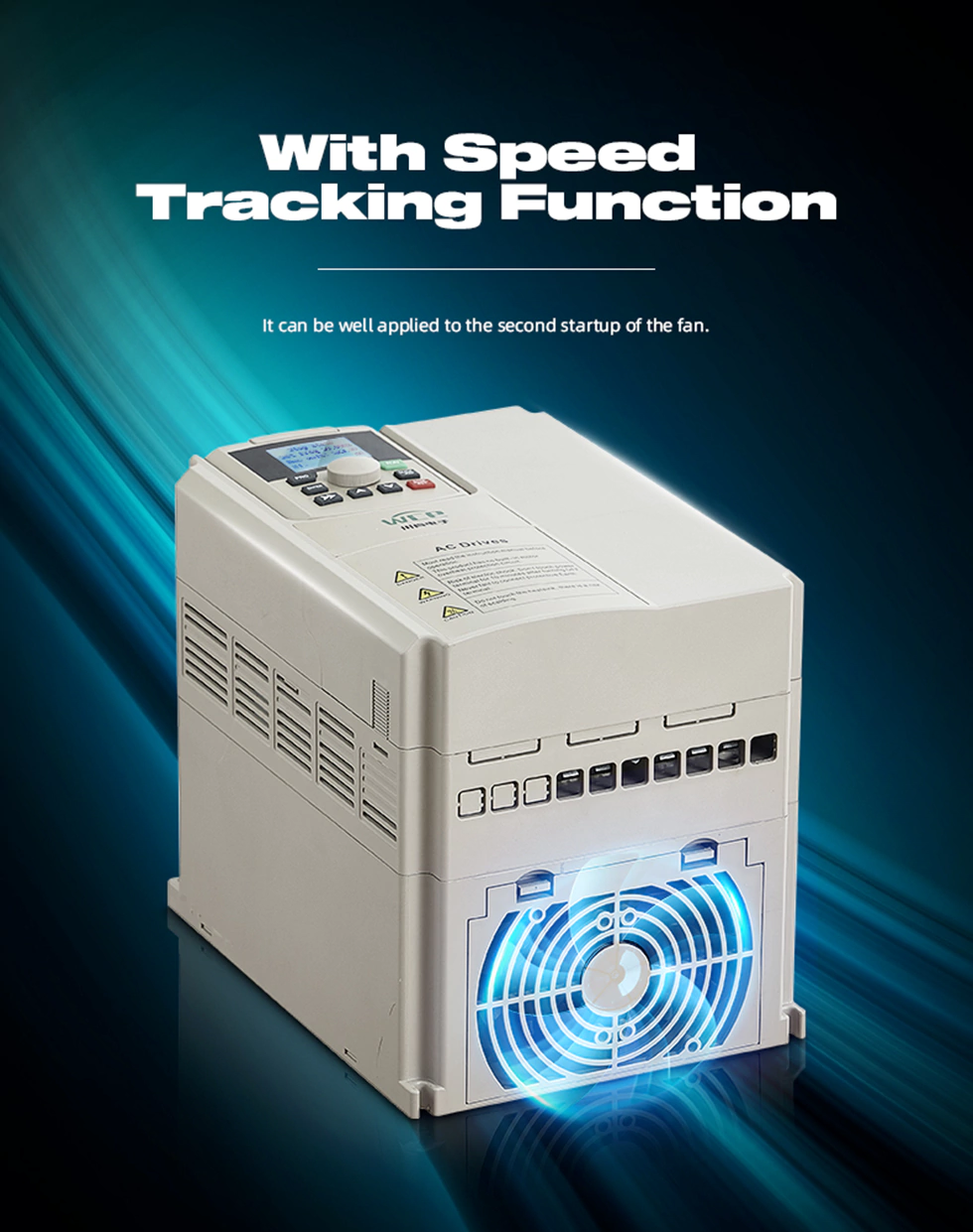

Sürət izləmə funksiyası ilə daha yaxşı ikiqat başlanğıc ola bilər.

Modbus RTU ünsiyyəti ilə gəlir və genişləndirmə kartları əlavə etməklə Modbus TCP, Prpfibus və Profinet tətbiq edə bilər.

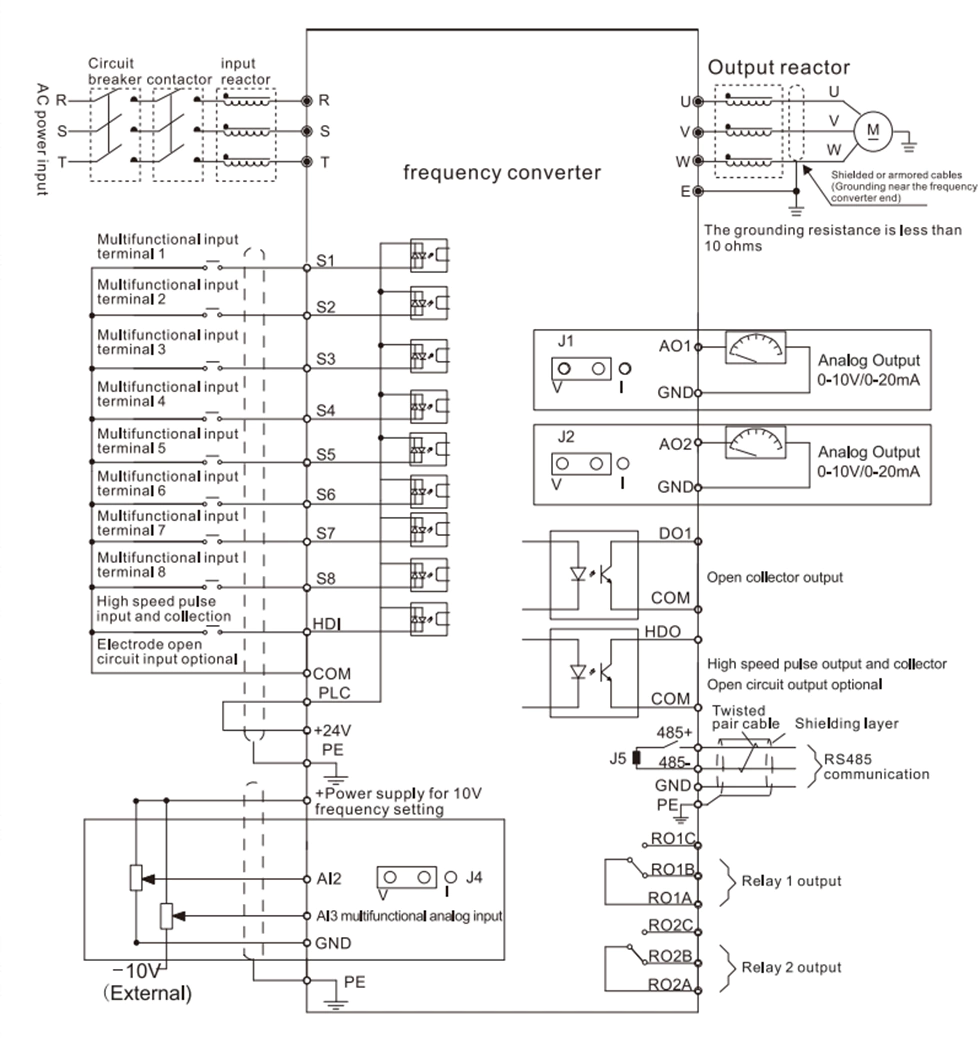

VFD məftil diaqramı.
