VFD - IGBT, düzəldici körpü üçün sadə problemlərin aradan qaldırılması

Xəbərdarlıq:

Ölçmədən əvvəl, VFD-nin gücləndirilməsini və elektrik xətlərinin R, S, T və çıxış xətləri U, V, W-ni çıxarılmasını təmin etmək lazımdır. Yalnız P + / n-ni ölçüldükdən sonra əməliyyat aparıla bilər və bir DC gərginliyi yoxdur!

VFD-nin rektifier modulunu ölçün:

Birincisi, multimetri "diode" mövqeyinə qoyun və sonra aşkarlanması üçün aşağıdakı addımları izləmək üçün multimetrin qırmızı və qara test aparıcılarından istifadə edin:

İkincisi, Qara Test Qurğuşu ilə DC avtobusunun müsbət terminal p (+) toxun və qırmızı test qurğusu ilə ardıcıllıqla R, S və T touch r, s və t. Göstərilən dəyərləri multimetrdə qeyd edin.

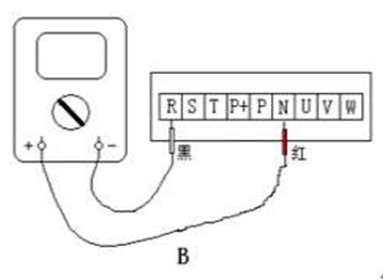

Üçüncüsü, onda DC avtobusunun mənfi terminal N () mənfi terminal N () R, s və t-yə qədər olan Qara Testə qoşulun və Multimetrin ekran dəyərini qeyd edin.

Dördüncüsü, altıncı ölçülmənin göstərilmiş dəyərləri əsasən balanslı olduqda, VFD-nin düzəldilməsi ilə bağlı heç bir problemin olmadığını göstərir. Əks təqdirdə, müvafiq mövqedə düzəliş modulu zədələnmişdir.

VFD IGBT modulunu ölçün:

Birincisi, multimetri "diode" mövqeyinə qoyun və sonra aşkarlanması üçün aşağıdakı addımları izləmək üçün multimetrin qırmızı və qara test aparıcılarından istifadə edin:

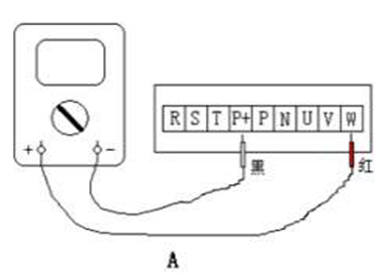

İkincisi, Qara Test Qurğuşu ilə DC avtobusunun müsbət terminal p (+) to, qırmızı test qurğusu ilə ardıcıllıqla U, V və W touch. Göstərilən dəyərləri multimetrdə qeyd edin.

Üçüncüsü, sonra DC avtobusunun mənfi terminal n (-) mənfi terminal n (-) üçün RED testə səbəb olur və US, V, V və W-yə qədər olan qara testə toxunur və multimetrin ekran dəyərini qeyd edir.

Dördüncüsü, altıncı ölçülmənin nümayiş olunan dəyərləri əsasən balanslıdırsa, VFD-nin IGBT inverterində problem olmadığını göstərir. Əks təqdirdə, IGBT inverter müvafiq mövqedə zədələnmişdir.
